产品参数 | |
---|---|
产品价格 | 666/台 |
发货期限 | 1 |
供货总量 | 1000 |
运费说明 | 含运费 |
小起订 | 1 |
质量等级 | 0.05 |
是否厂家 | 是 |
产品材质 | 铜 |
产品品牌 | 青岛天正华意电气 |
产品规格 | 158 |
发货城市 | 青岛 |
产品产地 | 青岛 |
加工定制 | 是 |
产品型号 | TH |
可售卖地 | 全国 |
产品重量 | 5 |
产品颜色 | 白 |
质保时间 | 三年 |
外形尺寸 | 158 |
适用领域 | 电力电气 |
质量认证 | 9000 |
产品功率 | 10 |
工作温度 | 45 |
范围 | 露点仪氢气氮气测试仪供应范围覆盖广东省、广州市、深圳市、珠海市、汕头市、佛山市、湛江市、江门市、韶关市、惠州市、茂名市、汕尾市、东莞市、中山市、潮州市、肇庆市、梅州市、河源市、阳江市、揭阳市、云浮市 端州区、鼎湖区、广宁县、怀集县、封开县、德庆县、高要区、四会市等区域。 |

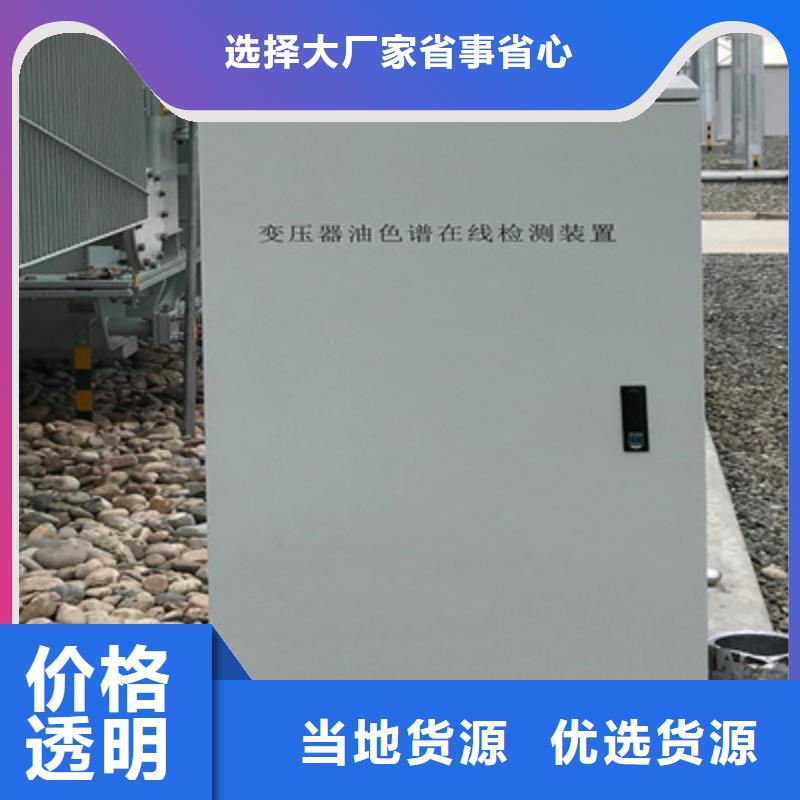

肇庆变压器油色谱在线监测系统仪器的故障与排除没有色谱峰故障判断检查方法和修理1.记录器接触不良1.检查记录器接线2.记录器故障2.看仪器说明书,排除记录器故障3.进样器温度太低3.增加进样器温度4.注射器堵塞4.更换注射器5.放大器电源断开5.检查放大器, 6.没有载气通过6.检查载气流路是否堵塞,或气瓶中气源用完7.硅橡胶漏气7.更换硅橡胶8.无火8.点火9.FID极化电压接触不良9.排除极化电压连接不良现象正常滞留时间而灵敏度下降故障判断检查方法及修理1.注射器漏气1.更换注射器2.灵敏度的选择不当2.选择适当的灵敏度3.载气漏3.探漏并做相应的处理4.氢气和空气流量选择不当(FID)4.调正它们的流量5.检测器无高压(FID)5.装上高电压拖尾峰故障判断检查方法及修理1.进样管污染1.清洗进样器管子2.层析柱炉温太低2.增加层析柱温度 3.进样温度太低3.调高进样器温度5.层析柱选择不当4.选择适当的色谱柱伸舌峰故障判断检查方法及修理1.样品量太大1.降低样品量2.样品凝集在系统中2.先提高柱温,再选择适当的进样器,色谱柱,检测器温度色谱峰分离不好故障判断检查方法及修理1.柱过短1.选择较长色谱柱2.固定液流失2.更换层析柱或老化色谱柱3.柱温度太高3.降低柱温4.固定液选择不正确4.选择适当色谱柱5.载气流速太高或太低5.调整载气流量平顶峰故障判断检查方法及处理1.放大器输入饱和1.降低样品量,降低放大器灵敏度2.记录器零点位置发生变化2.检查记录器零点位置并做相应的处理基线突变故障判断检查方法及处理1.外电场干扰1.排除影响仪器正常工作的外电场干扰2.电源插头接触不良2.把电源插座安装牢固3.氢气、空气流量选择不当3.重新调整氢气和空气的流量恒温操作时有不规则基线波动故障判断检查方法及修理1.仪器安装的位置不好

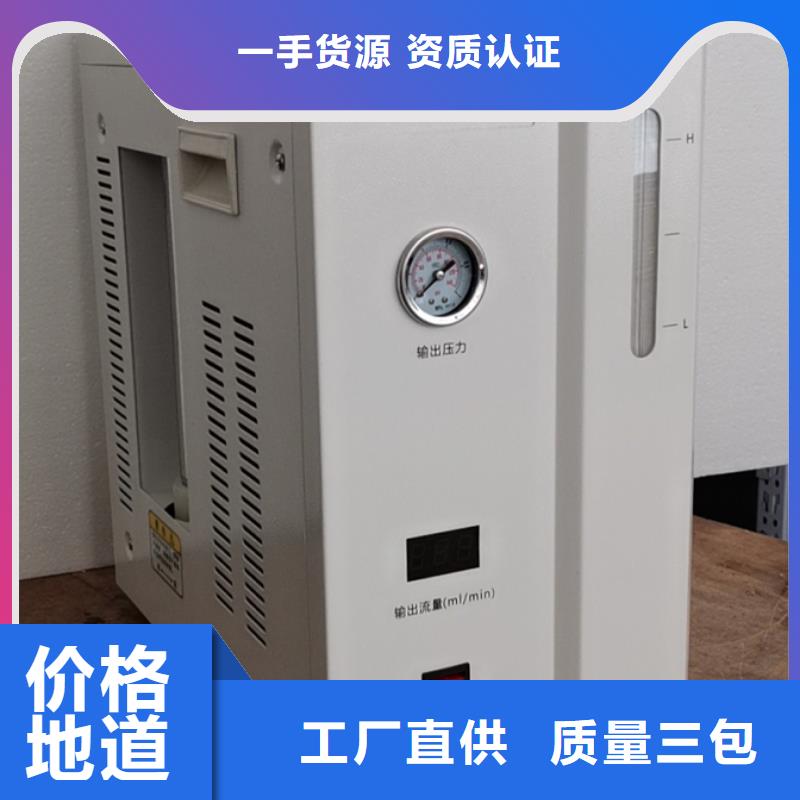

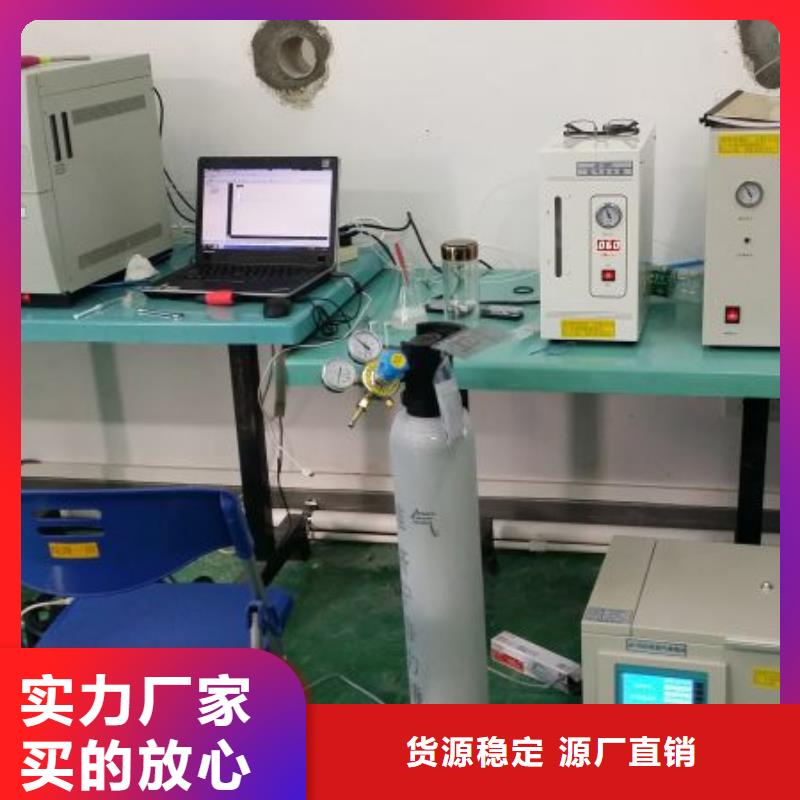

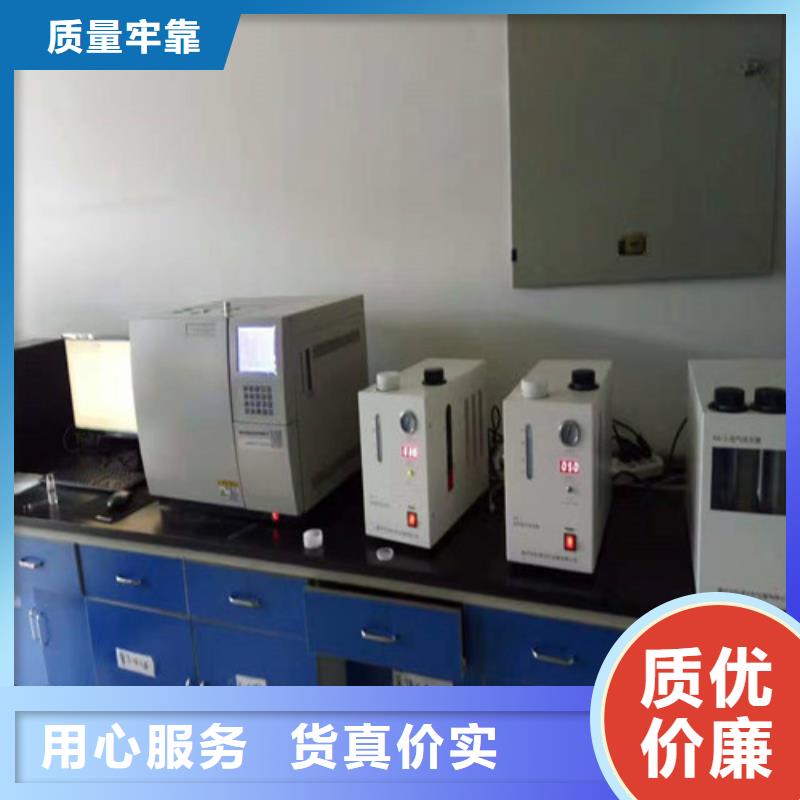

肇庆变压器油色谱在线监测系统 电源:仪器用220V/50HZ交流电源,电源的输入线路的承受功率,必须大于仪器消耗功率(约3kw);电源接线板要接触可靠;当外供电源电压波动较大时,要用5~10kw的稳压器或调压器及时调压,否则将对仪器性能产生重大影响。(3)地线:为保证仪器性能及使用者的人身,仪器必须和大地可靠相连。建议用铜网或铜板埋入一米深以下的湿土中,土中加1Kg食盐,来埋设地线。用2 mm*10 mm的扁铜带电焊引出并接到仪器的接地端,不允许用电源中线代替地线,不允许将地线接在自来水管或暖气片上。(4)气源与气路管路:须用高纯惰性气体和纯净空气。氮气和氢气要由高压钢瓶或氮气、氢气发生器供给。空气可由无油空压机供给,方便时用高压钢瓶。用高压钢瓶时,氮气、空气可用氧气减压阀(0-25MPa/0-2.5MPa)氢气为专用氢气减压阀,为反丝(0-25MPa/0-0.4MPa).本仪器对三种气源减压阀输出压强要求为:载气(N2):0.4MPa 氢气:0.25MPa 空气:0.4MPa。当使用电子捕获检测器时,载气必须用纯度为99.999%以上的高纯氮气,再加上脱氧管。安装注意以下几点:?先参阅有关使用高压钢瓶的资料,按要求操作,装好减压表。?气瓶放置牢靠,周围严防明火和电火花存在。(5)电子捕获检测器使用Ni63放射源,需在检测器的排出口装上排气管、使气体排出室外,同时用标签注明有放射性同位素存在。(排出口高出房顶,且管口朝下,以防进雨。)。
<肇庆>天正华意电气设备有限公司 肇庆露点仪氢气氮气测试仪工厂直销肇庆变压器油色谱在线监测系统当额定电压Ur>60V时,试验电压为5kV;当额定电压Ur≤60V时,试验电压为1kV。装置无击穿及元器件损坏现象。2.4机械性能1、振动抗振动:5Hz~17Hz 0.12″双峰位移 17Hz~640Hz 1.7峰-峰加速度2、冲击与碰撞抗冲击:10G峰-峰加速度(12ms)2.5抗干扰能力1、承受静电放电抗扰度试验装置的外壳端口能承受GB/T 17626.2-2006中规定的试验等级为4级的静电放电抗扰度试验。同时,干扰消失后,装置正常工作。2、承受辐射电磁场抗扰度试验装置的外壳端口能承受GB/T 17626.8-2008中规定的试验等级为5级的工频磁场、GB/T 17626.9-1998中规定的试验等级为5级的脉冲磁场抗扰度试验。同时,干扰消失后,装置正常工作。3、承受射频电磁场抗扰度试验装置的外壳端口能承受GB/T 17626.3-2008中规定的试验等级为5级的射频电磁场抗扰度试验。同时,干扰消失后,装置正常工作。4、承受快速瞬变抗扰度试验装置的电源端口、通信端口、输入和输出端口能承受GB/T 17626.4-2008中规定的试验等级为4级的电快速瞬变脉冲群抗扰度试验。同时,干扰消失后,装置正常工作。5、冲击(浪涌)试验装置的电源端口、通信端口、输入和输出端口能承受GB/T 17262.5-2008中规定的试验等级为4级的浪涌(冲击)抗扰度试验。对电源端口、信号端口施加干扰时,装置在技术要求规定范围内能正常运行;对通讯端口施加干扰时,允许通讯暂时中断,但能自行恢复。
<肇庆>天正华意电气设备有限公司 肇庆露点仪氢气氮气测试仪工厂直销肇庆变压器油色谱在线监测系统缓慢打开气瓶总阀门,此时总表压力(一级压力表)应在130-140Kg/cm2。缓慢调节调节柄,将二级压力表的压力调节在3.5-4.0 Kg/cm2之间。关闭载气瓶总阀,退出减压器调节柄,等待1小时后,两指示表压力无变化视为减压器工作正常,无泄露。3)将标配φ3mm不锈钢管连接在减压器出口上,调节减压器调节柄进行管路吹扫,10秒钟后关闭载气瓶阀门,退出减压阀调节柄。将不锈钢管的另一端连接到现场主机的载气进口接头上。4、动力电缆的连接1)现场主机应采用独立电源供电或使用所安装变压器数据检测系统公用电源、风冷电机电源等。现场主机总功耗不大于1000W。2)将动力电缆从取电点铺设至现场主机接线盒电源端子排处。3)现场主机的主电源由3×1.5mm屏蔽电缆直接接入接线盒。5、通信电缆的连接1)通信电缆铺设应注意防止拉断、刮伤等,并应将通信电缆固定在电缆沟信号电缆层桥架上。2)采用RS485通讯模式,使用双绞屏蔽电缆。如果传输距离超过1200M,使用光缆。3)采用TCP/IP通讯模式,使用网络通信电缆。如果传输距离超过100M,使用光缆。5.4系统运行1、启动设备主电源:上电后数据处理器主电源指示灯闪烁。注:A、现场主机端子排5/12/24直流电源是提供现场操作用的,如接现场操作显示气、加装网络交换机等;B、设备一定要带油运行,不然可能影响油泵的使用寿命。没油就是空载,对电机及油泵危害严重。2、通讯连接:确定上电状态正常后,进入安装调试操作程序,此时现场主机处于待运状态。通过调试软件实现通讯初始化,使现场设备投入正常运行。通过以上操作现场设备与控制分析软件形成网络式系统。
肇庆变压器油色谱在线监测系统用一根尺寸合适的电线接到楼房的总管线上或接到总导管的入地处。2、把接地用的长钉子打进潮湿的土层里并接到入地处。3、也可以接到其它可靠的入地处。绝缘的地线必须牢固地接在装置上。不要用夹子把地线夹在管子或接地柱上。也不要使用其它会使接头松动的方法来连接。接头必须用铜焊或锡焊,尽可能减小接地接头处绝缘电阻的下降。如果按装得不合适,在接头处就可以量到电阻,再加上地线上的电阻就会使绝缘的接地装置上产生我们所不希望的电势。在安装地线的时侯要它偶然和其它地线接触这会给绝缘带来不良的影响。绝缘线必须接在配电盘的绝缘母线上,再从配电盘上通过接头和电源地线分别接到仪器系统的各个单元上。绝缘母线可由配电盘上的接地板构成。所用的电线尺寸应使远一点到主配电盘接地处的接地电阻。请与当地的电器检查部门商量所用的电线规格。当多层建筑物中安装了电网处理装置时,应把电网处理装置的外壳与建筑物结构中的钢筋接起来,这样才能减少接地噪声。地线的一端应接到线路处理装置的外壳上,另一端应焊接在近的楼房竖梁钢筋上。把地线接到建筑物的钢筋上比把地线接到地下室单独的接地柱上要好
<肇庆>天正华意电气设备有限公司肇庆变压器油色谱在线监测系统技术参数2.1基本数据1、额定数据额定电压:AC220V。功率消耗:在额定工作电压下,功率消耗不大于1000w 。2、检测指标表1气体组分检测指标气体组分小检知浓度测量范围检测精度监测周期小监测周期2小时。可按用户需要任意设定监测周期。4、重复性对同一油样(以乙烯C2H4浓度50μL/L 计算)连续进行5次油中气体成份分析,试验结果之间的差异不超过5次平均值的10%。5、测量误差对检测限值和检测限值之间气体含量的油样进行分析的同时,取同一油样在气相色谱仪上检测,以色谱仪检测数据为基准,计算测量误差。在线监测装置检测数据色谱仪检测数据测量误差 色谱仪检测数据测量误差:检测限值或±30%,取两者值。6、通信接口电气以太网接口:通讯串口:、外形尺寸本产品外形为长方形箱体,采用1.5mm 厚冷板。具体尺寸如下:1400mm720mm420mm。2.2环境条件1、环境温度:-40°C~+55°C;2、相对湿度:5%~95%无冷凝;3、大气压力:80kPa ~110kPa;4、海拔高度:0~3000m。2.3绝缘性能1、绝缘电阻A、在标准试验环境下,绝缘电阻符合表2的要求。表2标准试验环境下绝缘电阻要求额定电压Ur绝缘电阻值Ur≤60V≥5MΩUr>60V≥5MΩ注:与二次设备及外部回路直接连接的端口回路,绝缘电阻采用Ur > 60V的要求B、在温度(+40±2)°C,相对湿度(93±3)%恒定湿热试验环境下,绝缘电阻符合表3的要求。表3恒定湿热环境下绝缘电阻要求额定电压Ur绝缘电阻值Ur≤60V≥1MΩUr>60V≥1MΩ注:与二次设备及外部回路直接连接的端口回路,绝缘电阻采用Ur > 60V的要求2、介质强度在标准大气条件下,介质强度符合表4要求。表4介质强度要求额定电压Ur试验电压有效值Ur≤60V0.5kVUr>60V2.0kV注:与二次设备及外部回路直接连接的端口回路,介质强度采用Ur > 60V的要求3、冲击电压在标准大气条件下,在电源及信号端口对外壳之间施加标准雷电冲击电压。
肇庆变压器油色谱在线监测系统气路系统试漏仪器内部气路出厂前均进行了严密性能检验,仪器系统内部一般不会产生漏气现象,漏气一般常发生在色谱柱的接口或进样垫(由于进样次数多了以后针孔扩大降低了密封性能,应及时适当旋紧或更换。)或外接气路连接处等位置。FID检测器的氢气、空气两路气体到检测器后的阻力很小,即使有一点的微漏,对仪器一般不会产生大的影响。所以无特殊情况不要拆卸气路、检测器部分,仪器启动只要保证机外气路部分不漏气,就可以进行下一步调试。当仪器出现故障或不能正常工作,要求拆卸检测器、气路部件时,应请有一定操作经验的人员进行维护,维护仪器首先要保证清洁,特别对一些重点部件,如陶瓷件、喷嘴等部位请不要用手直接触摸,应戴上干净的细纱手套以防污染部件,保持仪器的稳定性能。仪器系统检漏一般分两步进行。通气后首先要检查气源出口至净化器选配入口处气路部分(减压阀及接头包括气路引线部分)。第二步检查仪器气路系统至净化器出口,仪器气路系统的密封性能。钢瓶至净化器入口处的检漏程序;气源接通后,由减压阀给定压力0.5MPa,关闭净化器面板上相对应的关闭阀;关闭减压阀,并观察减压阀上的低压压力指示,记录10分钟的压力变化值。若压力明显下降,则说明系统有漏气现象,此时必须进行检漏试验。气路系统检漏可以用检漏液进行,(若一时没有检漏液可以用白猫牌洗涤剂和水溶液代替,配制的方法是:在温水中加入一定剂量的洗涤剂,搅拌时能够起泡就可以了)。在系统保持一定压力的状态下,将检漏液少量的涂在有可能产生漏气点。检漏过程中要尽量少的使用检漏液,而且检漏后,应及时将检漏液擦干净,以防止压力降低后,检漏液污染气路系统。

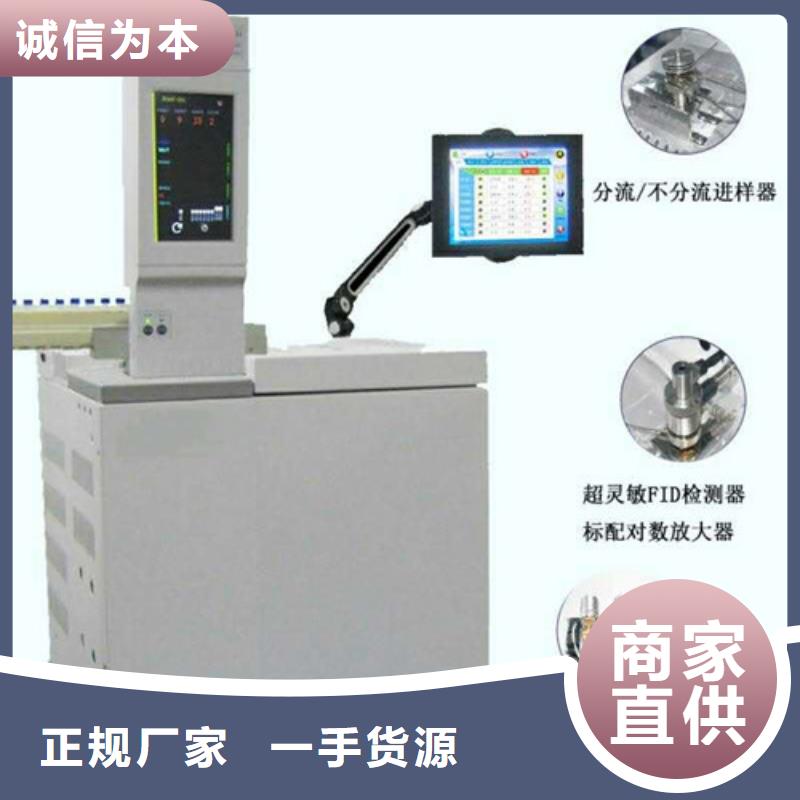

肇庆变压器油色谱在线监测系统 由流量曲线图对应相应的流量(仅做参考)。辅助气有尾吹1、尾吹2。通常用于双FID的尾吹气。用于调节毛细柱FID操作尾吹气、ECD尾吹气,也可用于填充柱的尾吹气等操作。由流量曲线图对应相应的流量。氢气分为氢气1和氢气2, 经稳压、稳流阀调节流量,压力表指示,由流量曲线图对应相应的流量,并与检测器1和检测器2分别连接。空气分为空气1和空气2,经稳压、稳流阀调节流量,压力表指示,由流量曲线图对应相应的流量,并与检测器1和检测器2分别连接。2、色谱柱室变压器油色谱仪柱室内风扇、加热丝、感温元件位置图变压器油色谱仪采用大柱室结构,多可同时安装三根色谱柱,并可同时使用。柱室炉门为悬挂式结构。由机械结构控制锁定开关,炉门右下角向上按开门按钮,既可打开柱室门。柱室内有风扇、加热丝、感温元件和不锈钢室体等组成。柱室后安装有微机控制的柔性后开门装置,当柱室降温或近室温操作时,控制系统自动控制其开启角度,并相应的控制进、排风量,达到控温目的。该结构控制精度高,升、降温速度快,能实现真正意义上的近室温操作。3、汽化室变压器油色谱仪共有3个进样口:1、在同一个加热模块上配有两个填充柱进样口(填充柱进样口1与填充柱进样口2);可实现柱头进样、玻璃内衬进样。2、在另一个加热模块上配有带隔膜清扫功能的分流/不分流毛细管专用进样口。可实现分流/不分流进样操作。汽化室位于主机炉体上方左侧。见图四图四 变压器油色谱仪上部府视图 进样器、检测器布置图变压器油色谱仪填充柱汽化室结构示意图如下:
肇庆变压器油色谱在线监测系统温度达到保护温度值时,仪器将自动关闭全部加热电源,蜂鸣器报警,并显示报警代号及错误信息,此状态将一直保持到关闭仪器总电源为止(或人为处理并报警状态)。报警以后请不要立即关闭仪器总电源,要查看报警代号、查找原因及错误信息,并根据错误信息解决故障。在仪器工作过程中能够合理地使用过温保护,在温度一旦失控时,可对仪器和外围设备进行有效地保护,以免承受不必要的损失。图十三 温度控制界面《注意》过温保护温度的设置一定要大于使用温度的20℃或20℃以上,不能高于400℃,若低于使用温度或设置错误,系统将出现报警提示,保护温度设置数据仍为原来的数据,仪器将处于保护状态,不能正常工作。 说明:柱 箱-----指柱室温度;汽化1-----指填充柱汽化室(进样口)的温度;汽化2-----指毛细管柱汽化室(进样口)的温度;检测1-----指氢火焰离子化检测器(FID)的温度(氢焰1--氢焰2是同一个温度)或NPD温度(有NPD时);检测2-----指热导池检测器(TCD)的温度或FPD温度(有FPD时);检测3-----指电子捕获检测器(ECD)的温度或甲烷转化炉的温度(有甲转时);各加热单元的位置图见下图。各加热单元的位置图0 ~ 9 数值键,用于设定参数时的数值声 音:正常按键操作时发出短声,按键错误时发出长声,报警时发出连续短声按菜单键《菜单/Menu》,则状态栏显示〡温控〡检测器〡事件〡程序升温〡辅助功能〡,再按右移光标键《 》,将光标移到《检测器》栏上,然后按《确认》键,则显示屏显示检测器控制界面〔图十四〕。此时光标处于TCD极性位置时,下面状态栏显示0=负,1=正,即按《0》+《确认》键,输入负按《1》+《确认》键,输入正当光标处于TCD电流位置时,下面状态栏显示TCD热丝电流0到200mA,即TCD热丝电流范围0~200mA。FID极性和TCD极性显示相同 0=负、1=正,FID的灵敏度为0到4,0灵敏度、4。ECD的灵敏度为0和1,0高灵敏度、1低灵敏度,ECD电流:0=0.5nA、1=1nA、2=2nA。
<肇庆>天正华意电气设备有限公司肇庆变压器油色谱在线监测系统系统运行确认系统连接正常后即可执行系统的正常运行操作。在系统的初始化设定中,用户可以结合实际情况进行采样时间的设定。数据自动采集、检测周期,系统默认为每24小时/次。本系统小检测周期为2小时/次、检测周期为30天/次。初始安装运行可点击采样开始键实现随机采样。5.5日常维护1、检查系统运行程序是否处于正常运行状态。正常运行状态是指运行程序未被不正常关闭、系统通信正常,能获得正常的日常监测数据等。2、检查供电是否正常。供电正常指主电源、220V交流电源常开状态。3、检查取油/回油管与变压器连接处是否有泄漏异常。4、检查载气压力指示是否正常。压力指示分别为:减压阀气瓶总压力指示应在5.0Kg/cm2以上,如低于该压力需及时更换新的载气;一级减压后,调试时已将压力设定在3.5-4.0Kg/cm2范围内,无论是否更换载气,此压力范围应保持不变。二级减压指示指的是现场主机上的压力表指示,此压力应在1.8-2.0Kg/cm2,调试完毕后,此压力不允许再次调节,否则将影响系统正常运行。5、载气更换规程。更换载气请关闭载气瓶总阀。总阀关闭后,卸下一级减压阀出口的不锈钢连接管并放空压力,然后卸下减压阀。新载气到位后,装好减压阀,将不锈钢管连接到一级减压阀出口,按上述要求调节好压力。5.6系统调试1、现场设备安装完毕,经系统检查无异常后,可进入调试阶段;2、对现场主机送电;3、打开载气瓶总阀门,调节减压阀调节柄,使减压阀二级表压力在3.5-4.0Kg/cm2左右;4、检查现场主机面板压力显示,压力表指示值应在1.8-2.0Kg/cm2左右;5、实现现场主机与过程层网络的通讯连接。调用调试程序,使系统进入载气管路置换清扫过程,总共需耗时约30分钟;6、油路、气路检漏。系统正常运行必须保证全系统无泄露;7、退出调试程序。使系统进入正式采样运行。
肇庆变压器油色谱在线监测系统功能键说明系统运行主界面主要功能键有系统、操作、用户管理、局站设置、增加设备、设备、退出等。系统功能键主要涉及用户管理、局站设置、数据维护;操作功能键涉及增加、设备、报警列表。以下对各项功能做逐一说明。6.3.1用户管理用户管理是用户提供权限设置的功能设计。如图6.1。系统默认分配一个管理员权限的帐号,用户名:admin,密码:333,该账户为系统权限的帐户,不能,只能修改密码,管理员角色是系统权限的角色(admin帐号具有超级管理员角色),被分配给工程安装人员使用。如果用户名和密码都为空,则登录的用户被认为是管理员用户,该用户拥有管理员角色的权限。不同权限的用户登录本系统显示的操作界面会有所差别,本手册没有特别说明,以下的说明默认情况下都是以admin管理员身份登录而展开的。图6.4用户管理功能界面6.3.2局站设置本软件通过局站设置功能键定义受检变压器站的具体信息, 实现受检变压器的添加功能。本使用手册以TCP/IP通讯方式说明说明受检变压器的添加。局站设置 数据维护数据维护主要实现数据的备份与还原功能。
肇庆露点仪氢气氮气测试仪工厂直销肇庆变压器油色谱在线监测系统使用注意事项:本仪器为双柱双气路结构即使有一路不使用,也应接上两根柱子。保证两路平衡,载气经热导池检测器流出,每路流量约为50ml/min。(从热导检测器的放空口测量)1、载气中应无腐蚀性物质,注意气路净化。2、使用前,应先通载气30分钟,将管路的残留气体赶出,以防止铼钨丝氧化。未通载气时, 严禁加桥流,或有较大的气流冲击。3、不能用气体直接吹热导检测器,或有较大的气流冲击。图二十一 热导检测器4、不允许有强烈机械震动。5、仪器不能放置在风口处;TCD放空口应用管道接到室外,出气口还应注意固定以防止风吹摆动,影响基线。6、停机,应 关闭加热,等到热导检测器温度降到80℃以下,再关电源,气源;这有利于延长热导检测器的使用寿命。7、在满足分析灵敏度的的情况下,尽量设置低桥电流使用,这样有利于仪器的稳定,增加热导检测器的使用寿命。8、高温分析后,需拆下色谱柱时,一定要等柱室温度降到60℃以下,热导检测器温度降到80℃以下,方可拆卸色谱柱,以防止损坏柱接头及热导检测器。9、使用不同载气,TCD检测器不同温度时,桥电流(mA)允许值如下使用方法:1、检查热导气路连接是否正确。2、先通载气,调节载气1和载气2,并在热导放空口用皂泡流量计测量实际测量柱后流速,并使两路载气流量一致,一般气体流量:载气40+补充气10=50ml/min为好。3、变压器油色谱仪热导池带两路TCD补充气,以便低柱流量分析。4、当通气超过30min后,打开电源开关 ,按一下 温 度 键 设定柱室、汽化室及检测器的使用温度。按 检测器 键设定桥电流。按启动按钮桥流才能加上。
<肇庆>天正华意电气设备有限公司 肇庆露点仪氢气氮气测试仪工厂直销肇庆变压器油色谱在线监测系统无元器件损坏现象。6、电压暂降、短时中断抗扰度试验装置能承受GB/T 17626.11-2008中规定的试验等级为40的持续时间10个周波的电压暂降、短时中断抗扰度试验。7、承受阻尼振荡磁场抗扰度试验装置的外壳端口能承受GB/T 17626.10中规定的试验等级为5级的阻尼振荡磁场抗扰度试验。同时,干扰消失后,装置正常工作。2.6连续通电出厂前,在常温下进行不小于72h的连续通电试验,装置各项参数和性能指标符合企标。2.7要求防护等级:IP563产品功能介绍3.1数据采集功能运用气相色谱分析原理,采用真空与电磁振荡相结合的脱气技术,应用复合型色谱柱气体分离方法,使用基于集成传感技术的检测器,实现对变压器油中溶解的多组分气体H2、CO、CH4、C2H6、C2H4、C2H2的在线检测,可辅助实现CO2及微水H2O的检测。3.2工作原理电力变压器、电抗器、套管等充油高压电气设备,通常采用油、纸\纸板组成绝缘系统。当设备内部发生热故障、放电性故障或油、纸老化时,会产生多种故障气体,这些故障气体溶解于油中。不同类型的故障产生的气体组份及浓度也不同,因此故障气体组份可以反映不同类型的故障。利用气相色谱分析法对故障气体组份进行定性、定量分析,获得气体组份及其含量,实现对变压器的故障诊断。
<肇庆>天正华意电气设备有限公司肇庆变压器油色谱在线监测系统通入气体后,用秒表测量皂膜由0点到10所经过的时间,以ml/min计算气体流量。为了避免污染气路,一定要注意流量计内部皂液的使用高度,以防止皂膜溶液从流量计流入气路。例如:用秒表测量皂膜由0点到10ml所经过的时间为 12秒,则所测流量F=10*60/12=50ml/min 流量测量示意可以起用仪器秒表功能:皂膜由0点到Xml所经过的时间为 T秒,则所测流量F=60/T的数值* X ml/min四、填充柱安装图九 填充柱外型尺寸图图十 填充柱安装图 第四章 键盘及其控制操作控制面板打开位于机箱右下面的电源开关,仪器通电,液晶显示屏点亮。仪器经过自检,数秒后,显示如[图十二]界面(当光标处于后面任一界面下面的状态时,可按“0”键回到此界面);再经过数秒后,界面显示为如[图十三]。此界面为温度控制界面,此时光标位于温度设定栏。如果要将检测器升温至260℃,只需将光标移至检测器的设定温度处,依次按下:《2》+《6》+《0》+《确认》键,此时检测器的设定温度为260℃。如果输入错误可按两次“·”键进行;重新设定温度。用同样的方法可以给柱箱、汽化、检测器设定温度。运行时间栏是从此次开机开始计时到关机前的时间,下次开机,重新计时。加热状态栏,“0”表示关,“1”表示开。即将光标移至加热状态栏,依次按《1》+《确认》键 将显示“开”状态,依次按《0》+《确认》键,将显示“关”状态。在设置温度时必须注意不能超过保护温度,仪器设定初始保护温度值为400℃。当仪器某一温度加热区温度参数设置不当或由于各种原因产生仪器温度失控。
<肇庆>天正华意电气设备有限公司 肇庆露点仪氢气氮气测试仪工厂直销肇庆变压器油色谱在线监测系统此参数的设定将直接影响系统检测性能与检测结果。一般情况下,该参数在出厂前一调试设定完毕,现场无需重新设定。如出现变故,需重新设定,必须在相关专业技术人员的监护下操作。模式设置主要用来设定采样开始时间与采样周期,用户可根据具体情况设置该现场主机的采样模式。图6.24 采样参数设置界面实时操作功能包含时间校准、开始采样、停止采样、获取单次数据、获取全部数据、所有数据等功能。该功能主要为用户提供实时的远程操作,实现现场主机的随机采样、数据获取、对时、多余数据等功能,达到变压器油色谱分析实效性目标。以上陈述的所有操作及该现场主机的实时运行信息,本界面的信息框中均有明细记录,用户可通过该信息查询了解现场主机及系统运行的详细信息。图6.25 实时操作界面计算参数功能键设置了如图6.26所示的权限功能,该功能只有具备管理员权限的专业技术人员方可操作。图6.26 计算参数设置界面本检测系统报警设置为用户提供自主报警参数的设置功能。系统默认值均为“0”。供应商建议用户采用IEC标准设置氢气、总烃、乙炔报警门限,其余用户可按需要设置。对于报警门限值的设定供应商建议按不同变压器的运行状况设置不同的报警值,但报警值不宜过小,以免造成不必要的、频繁的报警。IEC标准氢气一级门限:1501μL/L;总烃一级门限:1501μL/L;乙炔(220KV等级变压器)一级门限:31μL/L。图6.27报警参数设置界面
<肇庆>天正华意电气设备有限公司肇庆变压器油色谱在线监测系统净化装置内部的填充物要做到定期活化或更换,否则将失去应有的作用。长期使用含水量高的气体会减少色谱柱的使用寿命,降低仪器的稳定性及污染气路系统使仪器不能正常工作。2、开箱仪器到货以后,请及时检查仪器外包装,并对照发货单清点检查数量的完整性。如发现外包装已破损或配套部件遗失时,请及时与运输部门取得联系,并通知供应商,以便及时妥善地处理。拆箱后请检查仪器外观质量,查看在运输中有无破损现象,并对照装箱清单点附件、备件数量是否相符。仪器配置情况与产品订货单是否一致,功能是否完整,各转动活动部位是否灵活可靠。若发现遗漏物品、装配差错或工作性能不完整时,请及时将信息反馈给供应商。以便及时妥善地处理。3、电源及信号连接本仪器的电源及信号接头在仪器的后部(对应处印有文字说明),通电前检查仪器电源输入端电源插头、保险丝座、电源插座是否满足仪器使用要求,接地线是否良好。仪器电源总开关位于仪器的右侧板的下侧。仪器配电和其它用电设备单独配置,以避免相互干扰。仪器各控制器各自带有自己的信号输出端口,仪器可同时安装三个控制器(TCD、FID、ECD),或其中FPD、NPD。输出信号线为通用型。仪器输出信号可与记录仪、数据处理机或色谱工作站等记录装置直接连接。4、气路连接仪器气源通过外径Φ3mm的气路管与气路入口接头(位于仪器机箱后侧面下部)分别对应相连接(见下图)。气路管要用无油干净的不锈钢管或紫铜管或乙烯管、聚四氟乙烯管,注意经常性地检查、维护,以防止泄漏事故发生。
肇庆变压器油色谱在线监测系统系统气密性检查程序;气源接通后,由减压阀给定压力0.4MPa,在步检查无问题的前体下,进行下一步打开仪器主机机箱盖板,松开相应气路紧固压帽,将气路接线端用盲堵头封闭,并保证出气口的气密性。打开仪器前面板的控制阀,让系统充氮气到0.32Mpa,让气体平衡2分钟后,关闭减压阀。观察气路面板压力表相应压力的压力变化,10分钟后压力若有显著变化,则说明系统有漏气,需要进行检漏试验。其检漏方法同上。检漏过程中一定要尽量少的使用漏液,检漏后必须及时检漏液以防污染气路系统。仪器出厂前系统气密性经过严格试验,仪器启动前此项不是必做项目。只有确切系统有故障,或更换气路部件方可进行此试验。6、通电前的检查检查电源接线是否正确;检查气路连接是否完整,并检查气体种类是否与要求相符;检查钢瓶是否固定,减压阀的压力范围是否符合要求;检查并熟悉仪器整体结构。键盘设定方法、各项控制开关、气路系统,并参照本说明书的有关章节熟悉每个气体流量调节阀的作用及调节方法。当气源使用钢瓶供气时,每个钢瓶必须装配一个气体减压阀,以将高压气体减到所需的压力值,减压阀只能使用一种气体,不得混用。一般钢瓶贮存的气体压力为15、20、30Mpa三种。其中常用的为15Mpa的气体钢瓶,钢瓶气的容量为40升左右。由于钢瓶内部气体压力比较大,所以使用时一定要注意。必须严格遵守有关钢瓶的使用规则。使用钢瓶气的优点是种类齐全,压力稳定、气体纯度高、安装容易、更换方便。缺点是某些城市供应比较困难,运输麻烦且价格比较高。
肇庆变压器油色谱在线监测系统将两瓶15L装气瓶去帽后安放在现场主机右侧空位循环油路连接1) 将取油/回油口对接法兰分别安装在变压器箱体取油/回油口的阀体上。法兰油路连结,采用高性能密封胶,保证油路不会漏油渗油,油路管道连接采用不锈钢管件。2)预埋油循环管保护导管。保护导管一般采用φ60mm镀锌管或硬塑料管。为防止保护导管妨碍变压器的其它现场作业,保护导管应预埋至油池底部并两端加固。3)油循环管使用两根φ6mm×1.0mm的紫铜管。将其中一根油循环管的一端连接在变压器取油口,另一端连接在现场主机的进油口;将另一根油循环管一端连接在现场主机的出油口,另一端连接在变压器回油口。4)缓慢打开变压器取油口处的阀门,此时,现场主机侧未连接的油循环管接口将有空气与变压器油的混合物流出。待未接油循环接口无气体溢出时,将该接口对接在进油口,并将变压器的取油口阀门、现场主机的进油口阀门逐步打开直至全开状态,此时变压器箱体与现场主机油室之间的油闭路循环系统形成。3、载气连接1)确认载气减压阀调节手柄处于松弛状态后,将减压阀牢固地安装到载气瓶上。2)减压阀检漏。将随机提供的接头连接到减压阀出口,并密封减压器出口。
