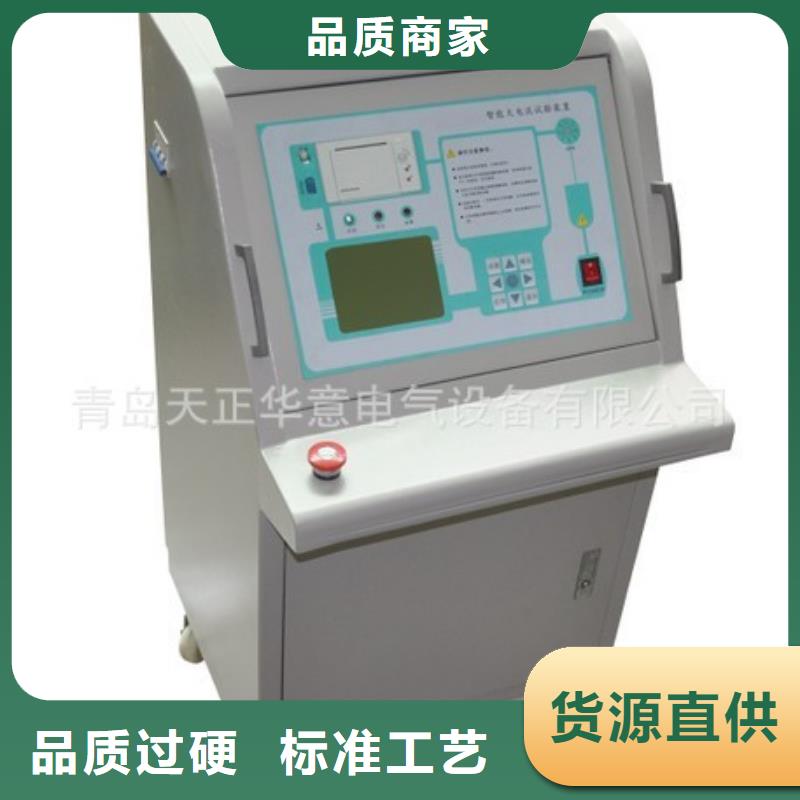

肇庆大电流发生器 智能大电流发生器一、概述TH系列智能大电流发生器是电力、电气行业在调试中需要大电流场所的必需设备，应用于发电厂、变配电站、电器制造厂及科研院所等部门，属于短时或断续工作制，具有体积小、重量轻、使用维修方便等特点。二、产品特点1.320×240液晶显示器、高速热敏打印机。2.高精度传感器和高性能14位AD采集芯片。3.人机对话全键盘操作方式，智能化工作全过程。4.任选自动升流试验、手动升流试验和冲击速断试验，操作灵活简单。5.实时显示输出电流，时间结果，显示直观明了。6.完善的过流保护，任意设定目标输出电流值、电流上限和耐流时间。7.具有回零检测功能，回零确定后才可进行试验，可靠。8.逼近式升流算法，到达设定目标输出电流后自动耐流计时，计时结束后电机自动回零。9.超过设定输出电流上限，电机自动回零，并发生声光报警。10.精良的软硬件抗干扰设计，多种抗干扰手段，适应恶劣电磁环境。11.自动错误诊断，易于发现和解决问题。12.可选配远程通信、门联锁警灯警铃、开口电压校验接口等。三、技术参数1.通流计时范围：999S2.冲击计时范围：0-999mS3.环境温度：－20℃至50℃4.电流精度 ≤1.0％ (F.S)

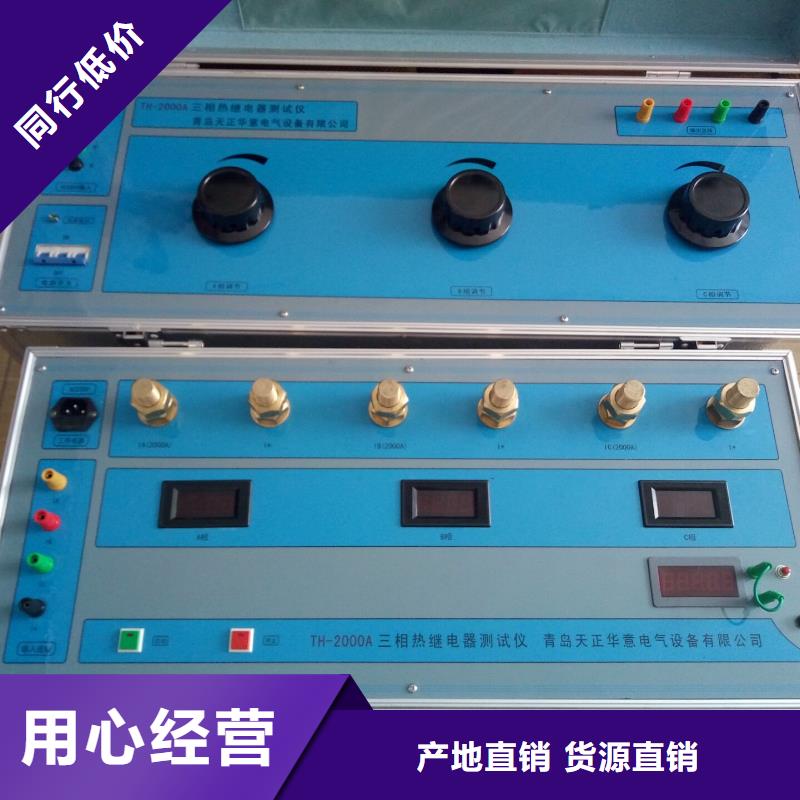

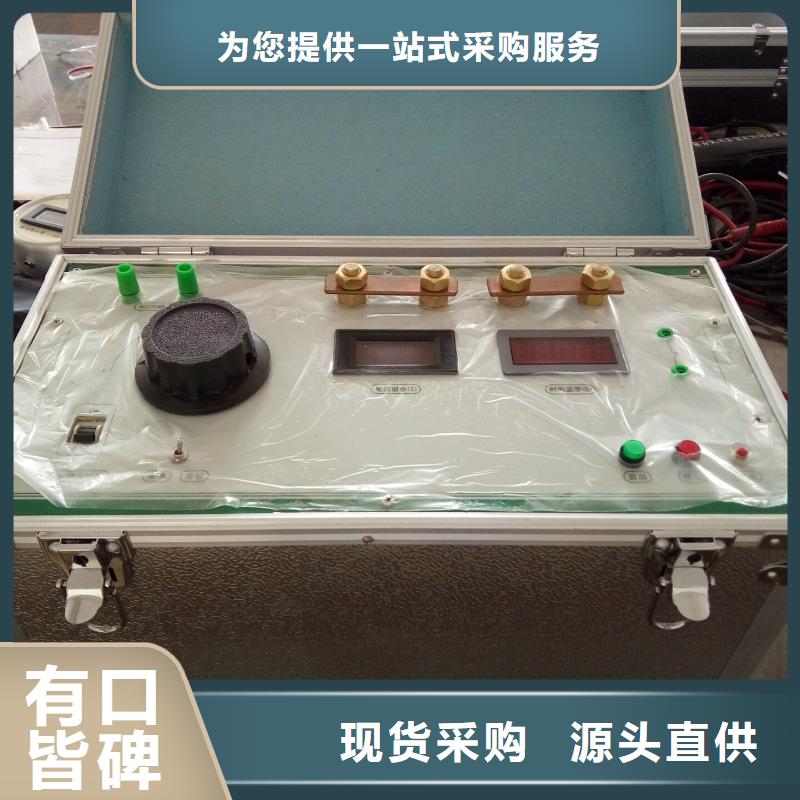

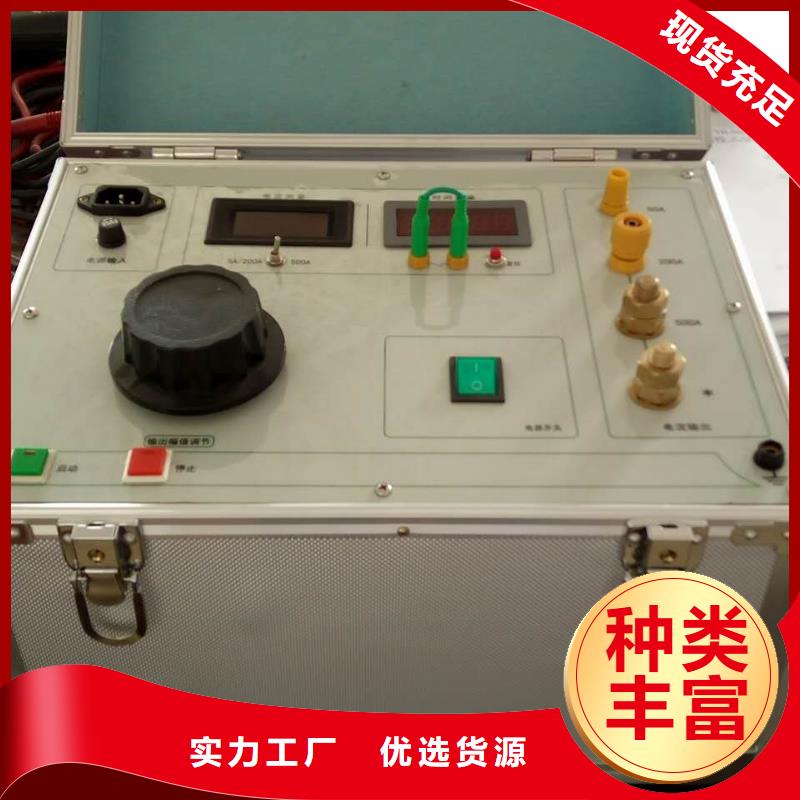

肇庆大电流发生器TH-1000A三相大电流发生器，是我公司经过长期的试验，针对断路器，电流互感器和电动机保护器的性能特征，专业化的设计，该装置主要用于对断路器、电动机保护器和电流型电动机保护器、热电偶的校验。而且还可以对所有的过流自动化保护装置进行相应的、有效的检验和测试。本仪器在设计上采用了先进的单片机控制技术，从而使该仪器在使用时操作简单方便。整个测试过程中性能可靠稳定、读数直观快捷，而高精度传感器的应用，则有效的保证了测试数据的准确性。 二、适用范围 1、适用于各类型的电流互感器、断路器 低压电动机保护器、热继电器测试。2、适用于生产电动机保护器厂家进行产品质量校验、出厂试验调试。 3、适用于各高校及科研机构的研发、试验、教学。三、主要特点及技术参数 ◆可输出0～1000A（可定制）电流 2000A◆可同时串接若干只校验，提高工作效率[技术参数]1、电源输入：AC 380/220V 50Hz 三相四线2、输出电流：0～1000A（可定制）四、操作方法（1）电源接通前，应断开“电源控制”开关，并将“三相调压器”旋钮调零位。（2）接通电源，将“电源输入” A、B、C、N端子接入三相四线电源，然后将“A、B、C三相电流输出”端子及连至被测点。（3）连接完毕后，合上“电源控制”开关，把调至所需要的电流，按下“启动”按钮，分相调节“三相调压器”旋钮，调出所需要的电流数值，然后按下“停止”按钮，再次按下“启动”按钮，即可对被测继电器进行特性试验。

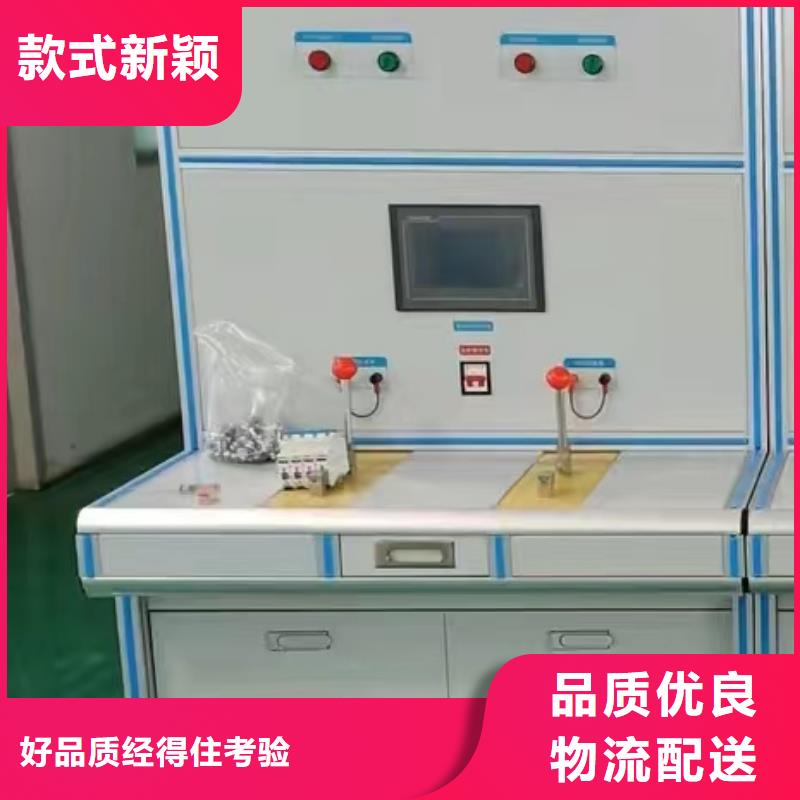

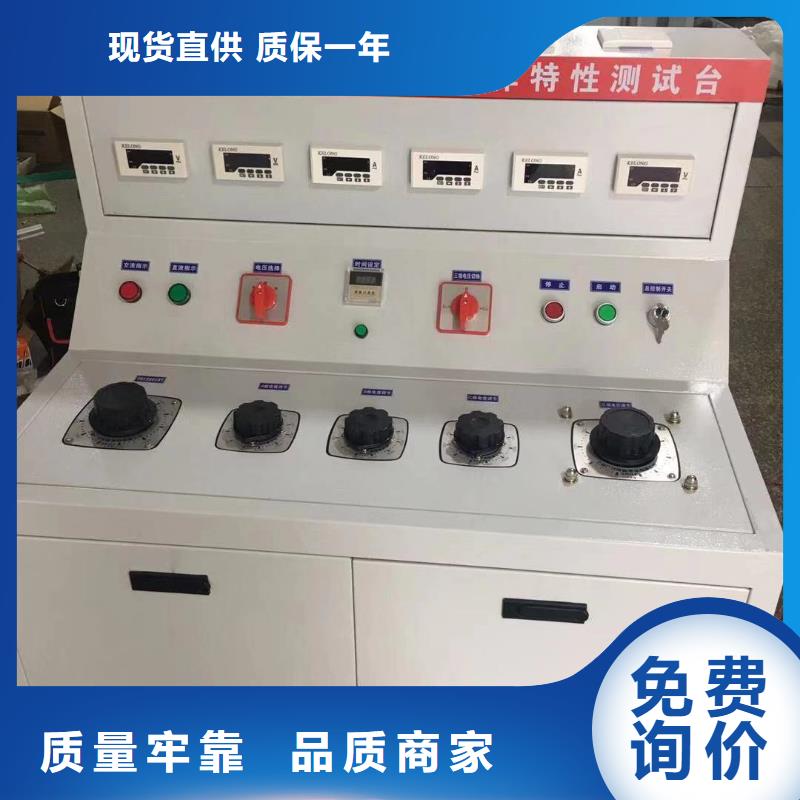

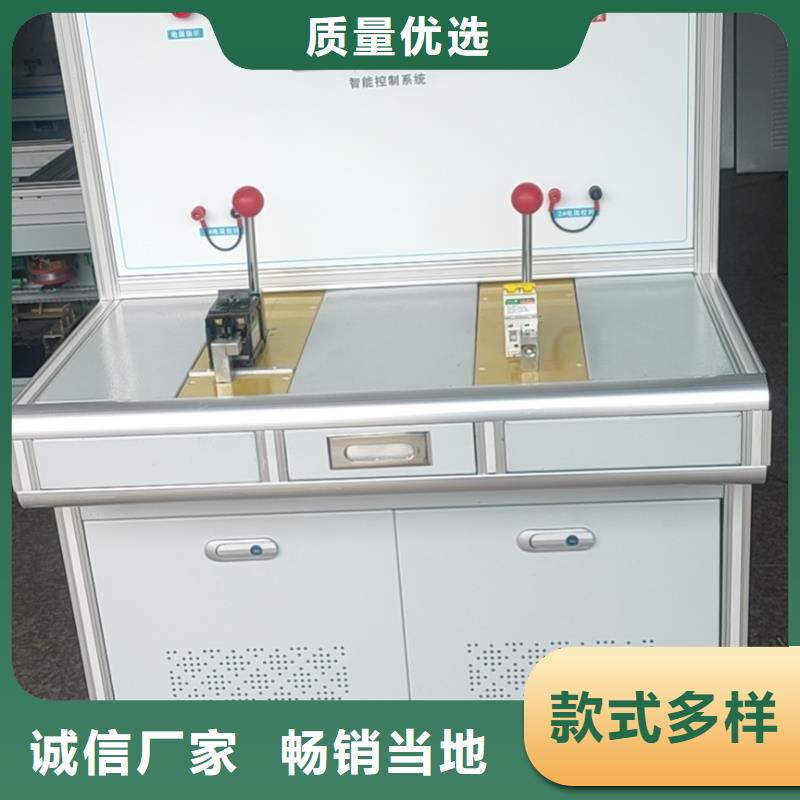

<肇庆>天正华意电气设备有限公司 断路器综合动作特性测试台诚信企业

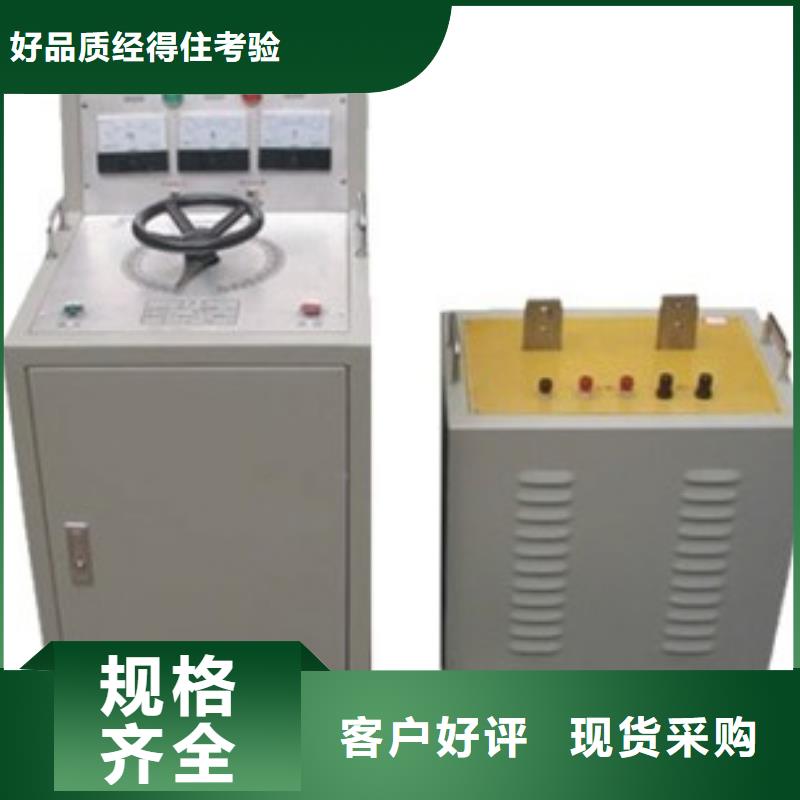

肇庆大电流发生器智能型大电流试验台一、用途 TH-系列智能三相大电流发生器广泛应用于发电厂、变配电站、电器制造厂、机电设备生产企业、开关生产厂家及科研院所等部门，是电力、电气行业在试验和调试中需要大电流输出的必需设备。 二、产品简介 TH系列智能三相大电流发生器是电力、电气行业在试验和调试中需要大电流输出的必需设备，广泛应用于发电厂、变配电站、电器制造厂、机电设备生产企业、开关生产厂家及科研院所等部门。 TH系列智能三相大电流发生器采用先进的微电子处理技术，配合工业控制计算机，全部使用过程可提前进行设置，全中文界面，操作简单明了。全部测试项目设定后自动进行测试，无须人工干预，自动化程度高，可靠性好。 三、技术要求 1.运行条件 1.1 周围空气温度 温度：不高于40℃ 温度：不低于-10℃ 1.2 海拔高度：1000m以下 1.3 空气湿度：＋40℃时不超过50％ 1.4 电源电压：三相四线 AC 380V±10％，50Hz±1Hz 1.5 供电容量：≥150KVA 2.设计、生产执行标准、参考文献 2.1 JB/T9641—1999 《试验变压器》 2.2 GB/T10228—1997 《干式电力变压器技术参数和要求》 2.3 GB 50054-95 《低压配电设计规范》2.4 GB 50055-93 《通用用电设备配电设计规范》 2.5 GB/T 63-90 《电力装置的电测量仪表装置设计规范》 2.6 GB 6738-86 《电测量指示和记录仪表及其附件的要求》二、系统基本组成及参数 1.低压电源分配柜 〖产品外形图〗 1.1 参考标准： GB 50054-95 《低压配电设计规范》 GB 50055-93 《通用用电设备配电设计规范》 GB/T 63-90 《电力装置的电测量仪表装置设计规范》 1.2 容 量：150KVA 1.3 电 压：三相四线380V 1.4 电 流：100A 1.5 内置150A/380V手动式智能型断路器1台、200/5A、0.5级电流互感器一支、数显智能电流表各一块（0.5级） 、过流保护继电器一块、数显智能电压表一块（0.5级）及相对应的指示灯等。 1.6 数 量：1台 1.7 体 积：1200×9201330mm3 1.8 重 量：约120Kg2.大电流发生器

<肇庆>天正华意电气设备有限公司 断路器综合动作特性测试台诚信企业
断路器综合动作特性测试台诚信企业 <肇庆>天正华意电气设备有限公司

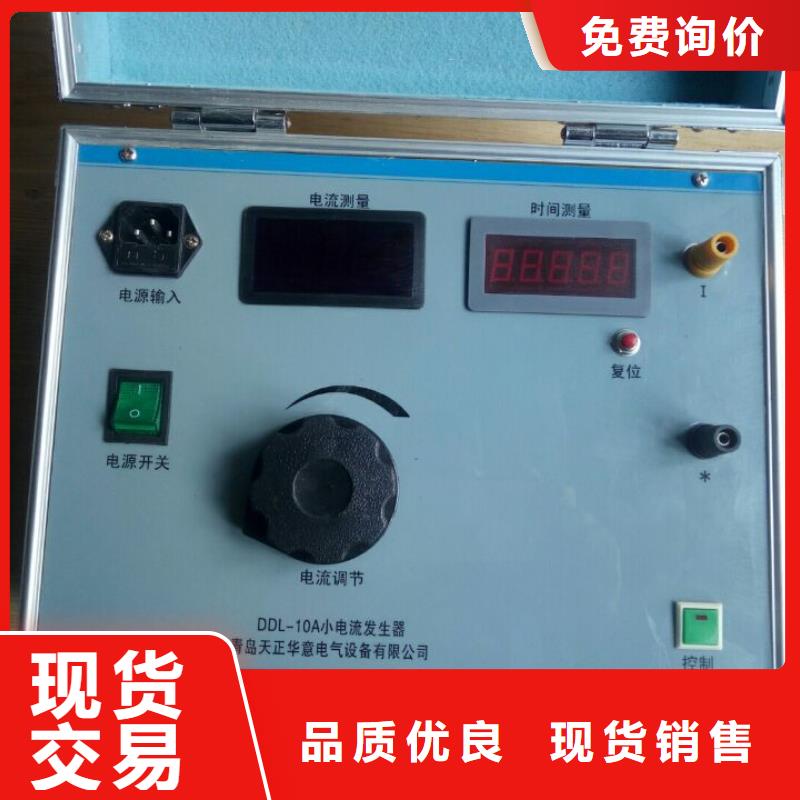

肇庆大电流发生器.智能大电流发生器智能大电流发生器又称热继电器测试仪是电力、电气行业在调试中需要大电流场所的必需设备，应用于发电厂、变配电站、电器制造厂及科研院所等部门，属于短时或断续工作制，具有体积小、重量轻、使用维修方便等特点。二、产品特点1.320×240液晶显示器、高速热敏打印机。2.高精度传感器和高性能14位AD采集芯片。3.人机对话全键盘操作方式，智能化工作全过程。4.任选自动升流试验、手动升流试验和冲击速断试验，操作灵活简单。5.实时显示输出电流，时间结果，显示直观明了。6.完善的过流保护，任意设定目标输出电流值、电流上限和耐流时间。7.具有回零检测功能，回零确定后才可进行试验，可靠。8.逼近式升流算法，到达设定目标输出电流后自动耐流计时，计时结束后电机自动回零。9.超过设定输出电流上限，电机自动回零，并发生声光报警。10.精良的软硬件抗干扰设计，多种抗干扰手段，适应恶劣电磁环境。11.自动错误诊断，易于发现和解决问题。12.可选配远程通信、门联锁警灯警铃、开口电压校验接口等。

肇庆大电流发生器用电设备都有保护装置，常用的有电动机保护器装置、电流继电器、热继电器、断路器。保护电器长期运行某些参数因热变形、锈蚀、松动长时间过载等原因，会偏离原有整定值，严重的还有失灵，不动作的情况。这就失去了保护装置应有的保护作用。为了解决上述问题，青岛天正华意电气设备有限公司研制生产了系列整定校验仪器产品大电流发生器4000A-单三相数显式多功能全自动大电流发生器，以适应发电厂、化工、冶金、煤炭等不同行业、试验室、车间现场流动使用等不同的测试领域和测试环境中的使用，满足广大用户不同需要。青岛天正华意电气设备有限公司研制的TH-系列数显式全自动大电流发生器在设计上采用了先进的控制技术，从而使该仪器在使用时操作简单方便。仪器具有性能可靠稳定、读数直观快捷、测试数据的准确性、操作简单、使用方便等特点。用户只需接上试验电缆即可直接进行校验工作，无需再另配电压电流调节器、监视电流电压表、电流电压变换器及复杂接线。二、主要技术指标1 电源输入：AC 380/220V 50Hz 三相四线额定功率：3×20KVA仪表等级：0.5级输出电流： A相：0-4000A B相：0-4000A C相：0-4000A2.可3相同时平衡的输出0—4000A交流大电流；也可3相分相输出0—4000A交流大电流（即单相输出电流），各电流均可平滑平稳连续可调，精度0.5级；输出电流是标准正弦波，优于电力系统要求指标标准，纹波系数小于0.3％。3. 输出开口电压：5V.4.电流精度 ：各电流均可平滑平稳连续可调，精度高于0.5级.电流电压表显示为真有效数值，精度高、稳定度高。5.电流波形失真 THD 1％ 设计标准远远高于国标＞.6.曲线实时显示7.绝缘阻抗 20兆欧8.绝缘耐压 1800/AC 1MIN9.可测被测元件的电流动作时间。并可同步记录锁定动作时间。常开、常闭触点自动判别。

<肇庆>天正华意电气设备有限公司

肇庆大电流发生器.自动升流试验自动升流试验和手动升流试验的试验过程类似，首先也进行接地检查和回零检查，确认后进入如下界面如图9:图9 自动升流试验界面按上方法切换到“开始”确定后进行试验，与手动升流试验不同之处就是升流过程将自动升到“目标电流”值，然后启动进行计时。升流过程为逼近方式，首先快速升到接近目标电流值，然后再进行微调，保证输出电流几乎为目标电流值。（5）冲击速断试验冲击速断试验和升流试验的试验过程有些不同，本试验不进行回零检查，可以直接输出电流，长耐流时间为999mS。步，关闭电源开关，直接短接输出线。第二步，开启电源开关，利用手动升流试验升到所需的电流，然后关闭电源开关让调压器处于相应的位置。第三步，在输出端接上被试品。第四步，开启电源开关，进入“冲击速断试验”界面，如图10:图10 冲击速断试验界面按上方法可以设置耐流时间和电流上限，然后切换到“试验”确定后进行试验，此时不会进行回零检查直接输出所需电流。（6）功能选择按键盘上的“功能”就进入功能界面如图11:图11 功能界面进入功能界面后，可以选择“接地保护检查参数”、“系统日历时钟调整”、“试验操作注意事项”等界面。接地保护检查参数：设置是否要接地保护检查。系统日历时钟调整：设置时钟的时间，为打印报表提供时间依据。试验操作注意事项：为用户提供一些操作规范和注意事项。（7）打印按键盘“打印”按键可以打印试验果，在此不赘述。

<肇庆>天正华意电气设备有限公司 断路器综合动作特性测试台诚信企业
断路器综合动作特性测试台诚信企业 <肇庆>天正华意电气设备有限公司

肇庆大电流发生器.注意事项1．电源插座内置保险，如果保险熔断可将保险盒向上拔出更换保险。2．为了保证，在使用之前，设备务必接地，调压器务必置于零位。3．设备应置于干燥清洁厂所使用，且日常做好设备的维修保养。4．请不要私自维修仪器或自主改造、加工仪器，否则仪器不在质保之列。5．为发挥本产品的性能在使用本公司产品前请仔细阅读使用说明书。八、运输、贮存■运输设备需要运输时，建议使用本公司仪器包装木箱和减震物品，以免在运输途中造成不必要的损坏，给您造成不必要的损失。设备在运输途中不使用木箱时，不允许堆码排放。使用本公司仪器包装箱时允许堆码层数为二层。运输设备途中，仪器面板应朝上。■贮存设备应放置在干燥无尘、通风无腐蚀性气体的室内。在没有木箱包装的情况下，不允许堆码排放。设备贮存时，面板应朝上。并在设备的底部垫防潮物品，防止设备受潮。九、售后服务本产品整机保修一年，实行“三包 ” ，终身维修，在保修期内凡属本公司设备质量问题，提供免费维修。由于用户操作不当或不慎造成损坏，提供优惠服务。

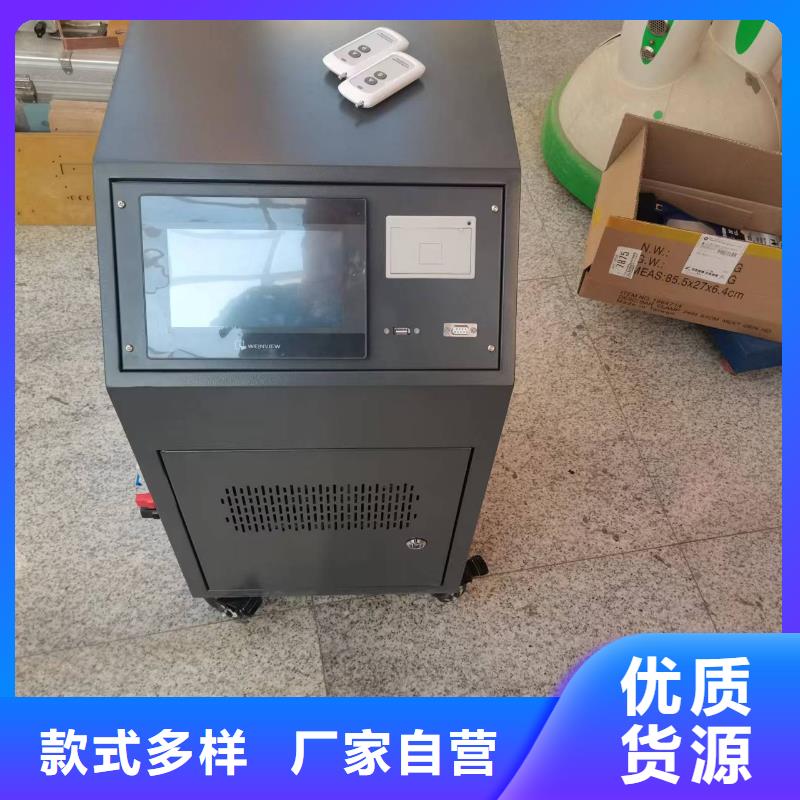

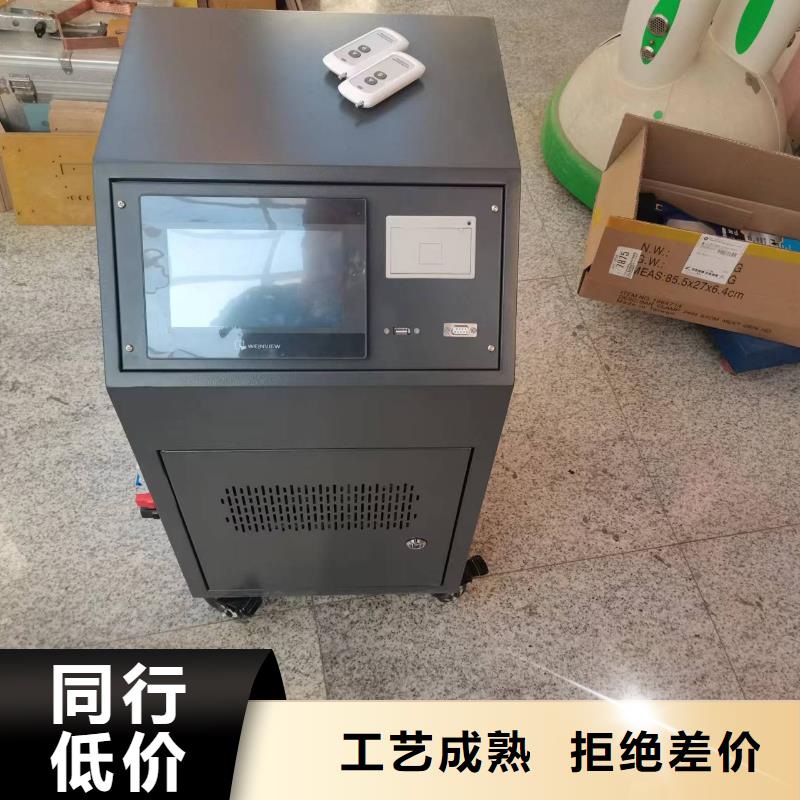

肇庆大电流发生器 控制系统简介主体一台多功能开关控制柜来实现大部分控制功能，日期、电压、电流、时间、相关曲线等数据采用大屏显示，读数清晰、直观同时显示电压、电流、时间等，有各种数据设置功能，可配高速热敏打印机等；时间继电器启动/停止条件可任意设定，可设定时间范围1秒～9999秒；高精度传感器和高性能研华工控机；轻触式面板按键操作，所有功能均可通过按键设定，提高了产品的性、可靠性，智能化工作全过程；任选自动升流试验、手动升流试验和冲击速断试验，操作灵活简单；实时显示输出电流，时间结果，显示直观明了；完善的过流保护，任意设定目标输出电流值、电流上限和耐流时间；具有接地检测功能和回零检测功能，接地和回零确定后才可进行试验，可靠；逼近式升流算法，到达设定目标输出电流后自动耐流计时，计时结束后电机自动回零；超过设定输出电流上限，电机自动回零，并发生声光报警；采用硬、软件抗干扰技术相结合，性能稳定，抗干扰性强，适应恶劣电磁环境；自动错误诊断，易于发现和解决问题；可选配远程通信、门联锁警灯警铃、开口电压校验接口等。产品体积小、重量轻、结构合理、可靠耐用。本套多功能开关控制柜具有过载、短路、缺相保护等保护功能。它具有结构紧凑、工作稳定、功能齐全。可以根据实际控制规摸大小，进行组合，既可以实现单柜自动控制，也可以实现多柜通过工业以太网或工业现场总线网络组成集散（DCS）控制系统。 PLC控制柜能适应各种大小规模的工业自动化控制场合。

<肇庆>天正华意电气设备有限公司 断路器综合动作特性测试台诚信企业 <肇庆>天正华意电气设备有限公司

肇庆大电流发生器 自动测试界面输出电流：即当前电流输出值。电流时间：本次测试电流的累计输出时间。右上角的时间为当前系统时间。开始时间：即本次测试的开始日期及时间。测试时间：本次测试的总共耗时时间，包括电流输出累计时间和暂停累计时间。测试次数：及电流输出的次数。按下开始后电流次数加1，暂停取消后电流次数加1 。暂停时间：及本次暂定的时间，再次暂停后时间重新计时。温度1-温度6：外部温度传感器所测温度。如果显示800.0 说明温度传感器故障，或是没有安装。此时系统将主动屏蔽该路温度检测。开始按钮：系统启动自动测试。暂停按钮：系统提前结束当前电流输出进入暂停状态，此时仍然进行自动测试流程。返回按钮：返回系统菜单，在测试状态，返回按钮无效。4.手动测试界面手动测试界面和自动测试界面类似。只是比自动测试界面增加了保持按钮。自动测试时，可以通过下控制机箱上的启动按钮或是停止按钮来实现开始和终止测试。与触屏界面的开始按钮功能相同。电流条件需要通过机箱上的，电流加和电流减按钮来操作。暂停按钮：当按下暂停按钮后，系统中断电流输出。并开始计时，弹起暂停按钮，系统恢复电流输出。保持按钮：当按下保持按钮，系统自动将当前电流设置位标准电流，同时保持不变。如果输出电流大于或是小于保持电流，系统将自动调整会保持电流。保持按钮按下后电流加和电流减按钮将无效。5.查看数据界面通过“手动试验数据”或是“自动试验数据”可以进行手动或自动试验数据显示的切换。通过“前”或“后”按钮可以选择查看时间。通过转存到U盘按钮组，可以选择某个时间段的数据存储到U盘上面。注：在存储以前，请先将U盘插到机器上，按下按钮后等待30秒左右即可拔出U盘

肇庆大电流发生器 系统设置界面当前温度：显示目前温度传感器温度。如果显示800.0 则说明温度传感器故障，或是没有安装。报警温度：当温度达到该温度是系统发出报警声。同时屏幕进行显示具体那一路温度报警。停机温度：当达到停机温度时。系统发出报警声，同时且电流输出。屏幕提示具体那一路温度报警。一旦停机温度被执行，需返回主菜单报警，才能重新进行测试。在重新测试前，请做好测试前检查工作。五、测试举例1. 多次电流输出测试1）进入自动测试设置界面2）设置输出电流100A3）设置输出时间3分30秒4）设置暂停时间5分0秒5）重复次数3次6）按下 “依据时间重复测试”7）点击下一步 进入自动测试界面，按下开始按钮进行测试测试开始后系统，将输出电流3分30秒，然后中断输出，等待4分钟后重新启动输入，如此循环3次后停止。2. 大电流温升测试。1）设置温度上限40摄氏度。温度下限35摄氏度。2）温度5 温度6不使用。设置为零度。3）重复次数设置为 1 次。4）输出电流设置为100A4） 按下“依据温度重复试验”按钮。点击下一步 进入自动重复试验界面。按下启动按钮，系统自动开始试验。当达到温度上限，系统停止输出。通过查看数据 可以知道允许温度下的电流值。注1：如果在系统进行测试时安装温度传感器，可能因为插接瞬间的电阻改变导致系统误报从而引起系统报警或是直接停机导致本次测试失败。注2：自动测试状态，理论上讲是可以实现完全无人职守化测试，但是限于对外部传感器的安装工艺及测温点的限制，请在测试时至少保证一名工作人员在场。

<肇庆>天正华意电气设备有限公司 断路器综合动作特性测试台诚信企业

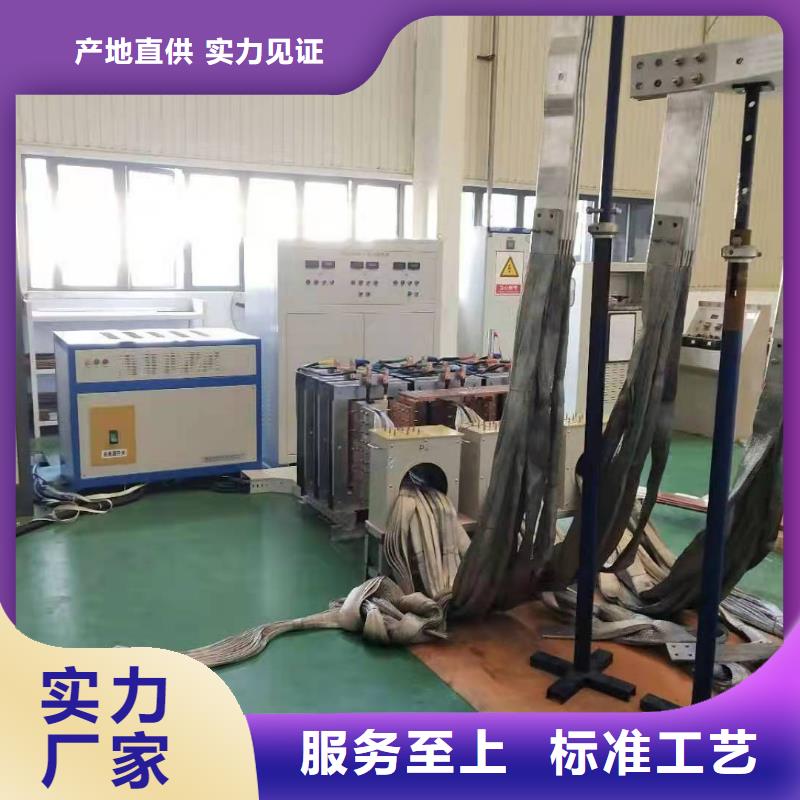

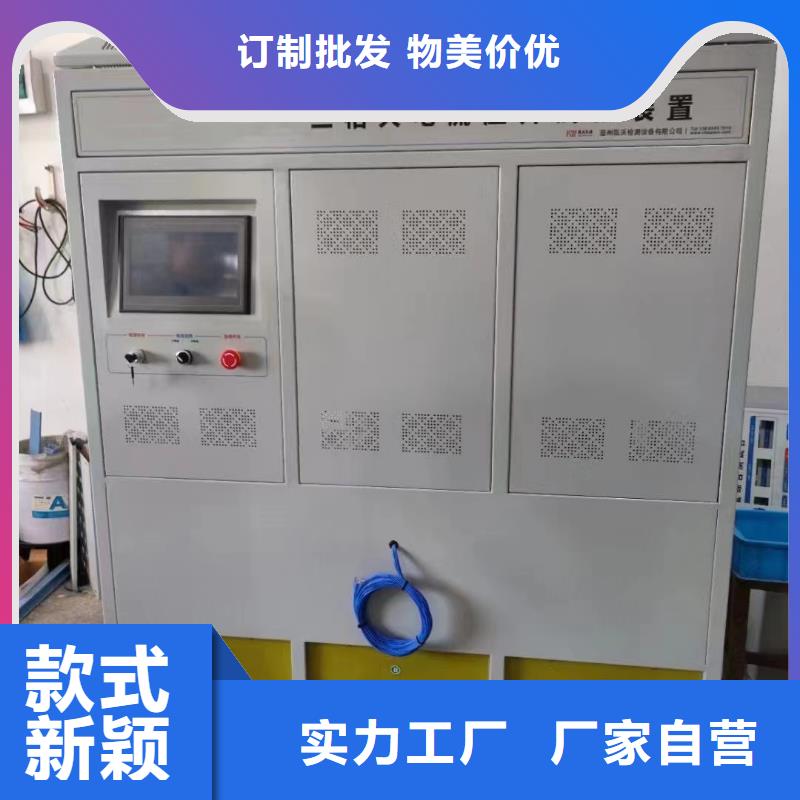

肇庆大电流发生器 智能三相电流源的技术条件规范，均依照 开关柜行业标准和规范，如果标准之间有差异，以较高标准执行。在配电网中运行的电力设备如配电变压器、开关柜、环网柜、隔离开关、真空开关、消弧线圈、电抗器等大电流设备，当其内部存在因制造不良、老化及外力破坏等因素造成的绝缘缺陷时，就会造成设备温升升高的故障或绝缘事故，严重影响到配电网的正常运行。为防止此类重大事故的发生，温升试验是保证各大电流设备使用寿命和运行的重要试验。是真实检验各个电力设备尤其是通过大电流易发热部位是否合格的检验方式。为了保证电力设备的可靠性，温升试验系统的建立显得尤为重要。 标准对各电力设备的各部位温升限值做出了明确规定，并提出了相应的试验方法。温升试验的目的，一是为了验证各电力设备设计结构及冷却系统是否合理；二是为了验证各电力设备在规定的条件下，的温升是否满足标准规定的限值。

<肇庆>天正华意电气设备有限公司 断路器综合动作特性测试台诚信企业
<肇庆>天正华意电气设备有限公司

肇庆大电流发生器智能型大电流试验台一、用途 TH-系列智能三相大电流发生器广泛应用于发电厂、变配电站、电器制造厂、机电设备生产企业、开关生产厂家及科研院所等部门，是电力、电气行业在试验和调试中需要大电流输出的必需设备。 二、产品简介 TH系列智能三相大电流发生器是电力、电气行业在试验和调试中需要大电流输出的必需设备，广泛应用于发电厂、变配电站、电器制造厂、机电设备生产企业、开关生产厂家及科研院所等部门。 TH系列智能三相大电流发生器采用先进的微电子处理技术，配合工业控制计算机，全部使用过程可提前进行设置，全中文界面，操作简单明了。全部测试项目设定后自动进行测试，无须人工干预，自动化程度高，可靠性好。 三、技术要求 1.运行条件 1.1 周围空气温度 温度：不高于40℃ 温度：不低于-10℃ 1.2 海拔高度：1000m以下 1.3 空气湿度：＋40℃时不超过50％ 1.4 电源电压：三相四线 AC 380V±10％，50Hz±1Hz 1.5 供电容量：≥150KVA 2.设计、生产执行标准、参考文献 2.1 JB/T9641—1999 《试验变压器》 2.2 GB/T10228—1997 《干式电力变压器技术参数和要求》 2.3 GB 50054-95 《低压配电设计规范》2.4 GB 50055-93 《通用用电设备配电设计规范》 2.5 GB/T 63-90 《电力装置的电测量仪表装置设计规范》 2.6 GB 6738-86 《电测量指示和记录仪表及其附件的要求》二、系统基本组成及参数 1.低压电源分配柜 〖产品外形图〗 1.1 参考标准： GB 50054-95 《低压配电设计规范》 GB 50055-93 《通用用电设备配电设计规范》 GB/T 63-90 《电力装置的电测量仪表装置设计规范》 1.2 容 量：150KVA 1.3 电 压：三相四线380V 1.4 电 流：100A 1.5 内置150A/380V手动式智能型断路器1台、200/5A、0.5级电流互感器一支、数显智能电流表各一块（0.5级） 、过流保护继电器一块、数显智能电压表一块（0.5级）及相对应的指示灯等。 1.6 数 量：1台 1.7 体 积：1200×9201330mm3 1.8 重 量：约120Kg2.大电流发生器

断路器综合动作特性测试台诚信企业

肇庆大电流发生器.说明：表内的技术参数为单相大电流发生器的参数，如果需要的是相同型号的三相大电流发生器，则输出容量都要相应的×3，电源电压为380V、输入电源相数为三相四线。四、试验接线图1整体式接线图图1 接线示意图2．分体式接线图图2 接线示意图五、面板功能说明图3打印机打印机是热敏打印机，当试验完成后按键盘上的“打印”按钮按印试验结果RS232RS232是与计算机相连的串口通信接口，是用户选配接口，本装置没有配置这个接口。LCD对比度：因为液晶显示屏在温度和光线有所不同时稍有些变化，可能过LCD对比度调节背光到适合亮度。液晶320X240像素点阵白色背光液晶，在强光和阴暗环境下都十分清楚。指示灯： 由启动灯、零位灯、报警灯三个灯组成，启动灯和报警灯是高亮七彩灯。操作提示： 有一些简短的提示语句和安装接线图。键盘 由上、下、左、右、设置、打印、确定、取消8个键组成，是用户和设备交互的终端。电源开关： 工作电源，带通电指示灯。六、操作步骤说明（1）开机使用开机处于“欢迎界面”如图4：图4 欢迎界面根据键盘的示图5，按上↑、下↓、左←，右→可以切换“自动升流试验”、“手动升流试验”或“冲击速断试验”图5 键盘界面选中试验方式后，按确定可以进入主界面，如图6:图6 主界面动态显示区：一直处于采集信号，显示输出电流。结果显示区：用来显示试验结果数据，显示计时时针、平均输出电流或输出电流、耐流时间或冲击时间等。设置数据区：设置试验中需要的参数数据目标电流为在自动升流方式下的升流目标值耐流时间为耐流的时间长度，不同试验启动计时方式不一样。电流上限为输出电流有效值的上限，输出电流超过电流上限将自动切断输出并自动回零。信息显示区：显示试验过程中的试验状态和提示信息。试验操作区：选择设置、试验、回零命令。

<肇庆>天正华意电气设备有限公司 断路器综合动作特性测试台诚信企业

肇庆大电流发生器用电设备都有保护装置，常用的有电动机保护器装置、电流继电器、热继电器、断路器。保护电器长期运行某些参数因热变形、锈蚀、松动长时间过载等原因，会偏离原有整定值，严重的还有失灵，不动作的情况。这就失去了保护装置应有的保护作用。为了解决上述问题，青岛天正华意电气设备有限公司研制生产了系列整定校验仪器产品大电流发生器4000A-单三相数显式多功能全自动大电流发生器，以适应发电厂、化工、冶金、煤炭等不同行业、试验室、车间现场流动使用等不同的测试领域和测试环境中的使用，满足广大用户不同需要。青岛天正华意电气设备有限公司研制的TH-系列数显式全自动大电流发生器在设计上采用了先进的控制技术，从而使该仪器在使用时操作简单方便。仪器具有性能可靠稳定、读数直观快捷、测试数据的准确性、操作简单、使用方便等特点。用户只需接上试验电缆即可直接进行校验工作，无需再另配电压电流调节器、监视电流电压表、电流电压变换器及复杂接线。二、主要技术指标1 电源输入：AC 380/220V 50Hz 三相四线额定功率：3×20KVA仪表等级：0.5级输出电流： A相：0-4000A B相：0-4000A C相：0-4000A2.可3相同时平衡的输出0—4000A交流大电流；也可3相分相输出0—4000A交流大电流（即单相输出电流），各电流均可平滑平稳连续可调，精度0.5级；输出电流是标准正弦波，优于电力系统要求指标标准，纹波系数小于0.3％。3. 输出开口电压：5V.4.电流精度 ：各电流均可平滑平稳连续可调，精度高于0.5级.电流电压表显示为真有效数值，精度高、稳定度高。5.电流波形失真 THD 1％ 设计标准远远高于国标＞.6.曲线实时显示7.绝缘阻抗 20兆欧8.绝缘耐压 1800/AC 1MIN9.可测被测元件的电流动作时间。并可同步记录锁定动作时间。常开、常闭触点自动判别。
