单相电感电容测试仪发货及时 <肇庆>天正华意电气设备有限公司

肇庆电容电流测试仪测试接线（1）单相电容的测量：单相电容测试时，将红测试线一端接在Ua上，另一端测试钳接在一条母线上，黑测试线一端接在UN上，另一端接在另一条母线上，钳形CT输出线接到仪器Ia端，钳形CT夹在与红测试钳相连母线的电容引入端，连线时要注意电流钳上标有“A”的一端朝向电容方向夹在电容器上，否则测试的相位角不正确。如果电容器组有多个单相电容需要测试，可以在测试完 个电容值后按返回键，电压测试线不用动，直接将测试电流的电流钳打开然后夹到下一个电容上按确认键进行测试，这样可大大的提高测试速度，这才是本仪器的 特色。图4（2）三相△型电容的测量：图5是三相△形电容测量接线方法，测量线由仪器测量输出端按颜色对应接好，将黄色夹子夹在母线排A相上、绿色夹子夹在母线B相上，红色夹子夹在母线C上，然后将三个电流测量线分别对应插在仪器Ia、Ib、Ic上拧紧、钳形传感器对应套在高压电容器组A相、B相、C相引入线上，要注意各钳型电流互感器的方向是否正确，否则会造成所测电容的相位角错误。图5 △形联接被试电容接线图（3）三相Y型电容的测量：三相Y型电容与△形联接电容器的接线方法一样，只是测量时选择三相Y型电容测量。这里不再做具体介绍。（4）三相Yn型电容的测量：图6是三相Yn型电容测量接线方法，测量线由仪器测量输出端按颜色对应接好，将黄色夹子夹在母线排A相上、绿色夹子夹在母线B相上，红色夹子夹在母线C上，黑色夹子夹在母线N上，然后将三个电流测量线分别对应插在仪器Ia、Ib、Ic上拧紧、钳形传感器对应套在高压电容器组A相、B相、C相引入线上，要注意各钳型电流互感器的方向是否正确，否则会造成所测电容的相位角错误。图6 Yn形联接被试电容接线图（5）三相III型电容的测量：图7为三相Ⅲ型电容器测量接线方法，测量线由仪器测量输出端按颜色对应插好，将黄色夹子夹在母线排A相上，将绿色夹子夹在母线排B相上，将红色夹子夹在母线排C相上，黑色夹子夹在A’线上，将A‘B’C‘短接，然后将三个电流测量线分别对应插在仪器Ia、Ib、Ic上拧紧、钳形传感器对应套在高压电容器组A相、B相、C相引入线上，要注意各钳型电流互感器的方向是否正确，否则会造成所测电容的相位角错误。

<肇庆>天正华意电气设备有限公司 单相电感电容测试仪发货及时

肇庆电容电流测试仪又称为RCD（residual current protective device）检测仪、剩余电流保护器测试仪、漏电开关检测仪、漏电保护器测试仪、剩余电流动作保护器检测仪、剩余电流动作保护器测试仪。漏电开关测试仪主要用于测试漏电保护器的漏电动作电流和漏电动作时间。国内外多年的运行经验表明，漏电开关测试仪的测试性能直接关系到用户对漏电开关的选择，关系到用户的用电。因此对漏电开关测试仪的校准至关重要。TH-13是专门为漏电开关测试仪提供校准的装置。利用该校准装置可对漏电开关测试仪的主要测量功能进行校准，准确地评估漏电开关测试仪的计量性能。TH-13完全满足JJF1283-2011《剩余电流动作保护器动作特性检测仪校准规范》的计量要求。

<肇庆>天正华意电气设备有限公司 单相电感电容测试仪发货及时

肇庆电容电流测试仪接线及使用说明5.1前面板介绍名称说明输入端子警告，小心触电！小心触电。当校准器工作时，这些端子上有220VAC电压。在将导线连接到这些端子或从端子上取下导线时，请确保校准器和被校准装置处于不工作模式。当校准器执行RCD 校准时，这些端子会输出交流线电压。 为漏电开关测试仪校准提供连接口，根据被校准漏电开关测试仪连接线的不同，分为两种接线方式。一种是将被校准漏电开关测试仪的电源线插头插到校准装置的接线插座上，再将校准装置的接线插座与校准装置INPUT端子连接。另一种是直接将漏电开关测试仪的连接线插入校准装置的INPUT端子。显示屏显示面板是一个256色有源 LCD 显示屏，用于显示校准器状态、输出分断时间、测得的电流。此外，显示屏底部显示屏幕正下方的五个功能键的功能。详见下面的功能键部分进一步了解显示信息的详细内容。 功能键这五个不带标记的功能键的作用由每个键正上方的控制显示屏中的标记指示。在操作期间，功能会发生变化，这样就可以用这些键完成更多的功能。控制输出端子上输出信号的应用。显示屏中有状态栏指示是施加了输出信号（显示“测试中…”，表示运行），还是没有施加输出信号（表示待机）。包括用于键入电流的有效值、分断时间以及包含因子的10个数字键和确定键、删除键两个功能键。如设置跳闸电流为30mA，只需按和，然后按 “确定”即可。如输入数字有误，按“删除”即可。 光标1、光标2主要用于确定分断时间在波形上的起始和终止点5.2后面板介绍名称说明L’香蕉插孔与隔离变压器的火线相连E-香蕉插孔漏电流输出端，正常工作时，将“E-”端与隔离变压器“零线N”端短接N香蕉插孔与隔离变压器的零线相通，正常工作时，将“E-”端与隔离变压器“零线N”端短接注意：正常工作时，将“E-”端与“零线N”端短接，具体连线间第8章部分。

<肇庆>天正华意电气设备有限公司
单相电感电容测试仪发货及时 <肇庆>天正华意电气设备有限公司

肇庆电容电流测试仪尊敬的用户：感谢您选用我生产的电容电流测试仪。希望本手册对您使用该产品提供尽可能详细的技术资料及帮助信息。在正式使用该仪器之前，请仔细阅读本说明书，以确保您对本产品的正确使用。如果您对说明书中所述内容有任何疑问，或者需要业务咨询或技术支持，欢迎您与我公司销售部或技术部取得联系，我们将竭诚为您服务。阅读完本说明书后，请妥善保管，以备后用。重要提示：1 使用前，仪器必须可靠接地；保障被测系统处于无故障运行状态。2 必须断开连接在系统中性点上的补偿装置（如消弧线圈）。3在使用3PT、4PT连接方式测量时，对于少数在PT中性点上安装高阻消谐器的PT组，必须将消谐器短接后再进行测量。4在使用3PT、4PT连接方式测量时，如果系统两段母线上的PT二次绕组是并联运行的，应将二次绕组改成单独运行的方式后，再进行测量。5在使用3PT、4PT连接方式测量时，如果PT开口三角接入的负载（如消谐装置）阻抗小于100欧姆，应将该负载断开后再进行测量。6 本测量仪只能从电磁式PT的二次侧测量电容电流，不能从电容式电压互感器（CVT）进行测量。

肇庆电容电流测试仪电容电流测量在“主菜单”屏幕中选择“电容电流测量”按“确认”进入“参数设置”屏幕，见图5。按上下键选择设置项目，按“确认”或右键进入具体数值设置；当光标在具体数值位置时，按上下键调整数值，按“确认”键或左键返回项目选择。图5 参数设置?试验编号：设置当前的试验编号。?设备名称：即为被测设备的编号，可以不设置。?额定高压：设置被测系统额定线电压。?母线电压：设置母线实际线电压值，以提高电容电流测量精度，调整范围Un±20%。?P T 方式：选择PT连接方式，当光标移动到“接线图”按“确认”键后，显示相应的PT接线原理图。?P T 变比：显示当前PT变比，不可设置，此处只是显示。?开始测量：按“确认”键后，启动电容电流测量过程；如果“PT方式”选择为“C1PT”，按“确认”键后，将显示三相电容器组电容量设置屏幕，在设置完三相电容器组电容量后，按“确认”键启动测量过程。注：测量过程开始后，按“取消”键，可立刻停止测量过程。7.4.2 测量结果显示图6 测量结果?重测：放弃本次测量结果，重新开始新的测量过程。?打印：通过打印机打印本次测量结果。?存储：将本次测量结果保存至本机存储器或者外部优盘。7.4.3 测量记录查询在“主菜单”屏幕选择“测量记录查询”，按“确认”键进入，此屏幕用于查看已经保存至本机存储器的测量结果历史记录，见图7。图7 测量记录查询“记录012/014”，前面的数字表示当前记录的编号（即第几条记录），后面的数字表示已存储记录总个数；按左右键可查看不同编号的记录。按“确认”键弹出功能菜单，可进行“存储打印”、“转存优盘”操作。?存储打印：将当前查询的存储数据进行打印。?转存优盘：将当前查询的存储数据转存到外接优盘。7.4.4 实时时钟设置在“主菜单”屏幕选择“实时时钟设置”，按“确认”键进入，见图8。图8 实时时钟设置在“实时时钟设置”屏幕，按左右键移动光标选择要修改的数据，按上下键修改选中的数值，按“确认”键保存当前设置并返回“主菜单”屏，按“取消”键放弃当前设置并返回“主菜单”屏。（注：本时钟设置功能可根据闰年自动计算二月份的天数，并能根据所设置日期自动计算出星期几。）7.4.4 厂家参数设置此屏幕用于厂内调试，需要密码才能进入，不对用户开放。

<肇庆>天正华意电气设备有限公司 单相电感电容测试仪发货及时
单相电感电容测试仪发货及时 <肇庆>天正华意电气设备有限公司

肇庆电容电流测试仪电容电流测量在“主菜单”屏幕中选择“电容电流测量”按“确认”进入“参数设置”屏幕，见图5。按上下键选择设置项目，按“确认”或右键进入具体数值设置；当光标在具体数值位置时，按上下键调整数值，按“确认”键或左键返回项目选择。图5 参数设置?试验编号：设置当前的试验编号。?设备名称：即为被测设备的编号，可以不设置。?额定高压：设置被测系统额定线电压。?母线电压：设置母线实际线电压值，以提高电容电流测量精度，调整范围Un±20%。?P T 方式：选择PT连接方式，当光标移动到“接线图”按“确认”键后，显示相应的PT接线原理图。?P T 变比：显示当前PT变比，不可设置，此处只是显示。?开始测量：按“确认”键后，启动电容电流测量过程；如果“PT方式”选择为“C1PT”，按“确认”键后，将显示三相电容器组电容量设置屏幕，在设置完三相电容器组电容量后，按“确认”键启动测量过程。注：测量过程开始后，按“取消”键，可立刻停止测量过程。7.4.2 测量结果显示图6 测量结果?重测：放弃本次测量结果，重新开始新的测量过程。?打印：通过打印机打印本次测量结果。?存储：将本次测量结果保存至本机存储器或者外部优盘。7.4.3 测量记录查询在“主菜单”屏幕选择“测量记录查询”，按“确认”键进入，此屏幕用于查看已经保存至本机存储器的测量结果历史记录，见图7。图7 测量记录查询“记录012/014”，前面的数字表示当前记录的编号（即第几条记录），后面的数字表示已存储记录总个数；按左右键可查看不同编号的记录。按“确认”键弹出功能菜单，可进行“存储打印”、“转存优盘”操作。?存储打印：将当前查询的存储数据进行打印。?转存优盘：将当前查询的存储数据转存到外接优盘。7.4.4 实时时钟设置在“主菜单”屏幕选择“实时时钟设置”，按“确认”键进入，见图8。图8 实时时钟设置在“实时时钟设置”屏幕，按左右键移动光标选择要修改的数据，按上下键修改选中的数值，按“确认”键保存当前设置并返回“主菜单”屏，按“取消”键放弃当前设置并返回“主菜单”屏。（注：本时钟设置功能可根据闰年自动计算二月份的天数，并能根据所设置日期自动计算出星期几。）7.4.4 厂家参数设置此屏幕用于厂内调试，需要密码才能进入，不对用户开放。

肇庆电容电流测试仪功能及特点?本测试仪为便携式设备，体积小、重量轻。?具有操作简便、精度高、抗干扰、防震、携带方便等特点；?采用大容量锂电池一次充电可连续使用6小时以上，并且电池可随时更换，为用户连续试验提供保障； ?测量速度快、测量数据准确稳定； ?全透型7寸大屏幕液晶，可在阳光下清晰显示；?内置嵌入式热敏打印机，方便用户现场打印；?仪器软件功能齐全，内置使用说明、按键说明、接线示意图、注意事项等各种介绍，方便用户现场试用时查阅。?不掉电时钟和日期显示，具有本机存储和U盘存储功能，可以存储更多数据，带有R232和USB接口方便与计数机数据对接。?仪器采用硅胶按键，增强使用中的按压触感，使按键操作更灵敏；硅胶材质更增强按键的使用寿命。三、 技术指标测量范围：0.3μF～200μF 1A～400A准 确 度：±(读数×5%+2字) 工作电源：AC100-240VAC 0.8A 50/60Hz仪器重量：1.2Kg仪器体积：200mm(长)×100mm(宽)×60mm(高)使用温度：-10℃～50℃相对湿度：＜90%，不结露四、变压器中性点异频信号注入法电容电流测试仪是从PT开口三角侧来测量系统的电容电流的。其测量原理如图1所示。图1 测量原理图在图1中，从PT二次开口三角处注入不同频率的电流信号（频率非50Hz，目的是为了工频信号的干扰），在PT高压侧A、B、C三相感应出3个电流方向相同的电流信号，此电流为零序电流，因此它在电源和负荷侧均不能流通，只能通过PT和对地电容形成回路，所以图1又可简化为图2。图2 简化物理模型根据图2的物理模型就可建立相应的数学模型，通过检测测量信号就可以测量出三相对地电容值3C0，再根据公式I=3ωCOUφ（Uφ为被测系统的相电压）计算出系统的电容电流。

<肇庆>天正华意电气设备有限公司
单相电感电容测试仪发货及时 <肇庆>天正华意电气设备有限公司

肇庆电容电流测试仪又称为RCD（residual current protective device）检测仪、剩余电流保护器测试仪、漏电开关检测仪、漏电保护器测试仪、剩余电流动作保护器检测仪、剩余电流动作保护器测试仪。漏电开关测试仪主要用于测试漏电保护器的漏电动作电流和漏电动作时间。国内外多年的运行经验表明，漏电开关测试仪的测试性能直接关系到用户对漏电开关的选择，关系到用户的用电。因此对漏电开关测试仪的校准至关重要。TH-13是专门为漏电开关测试仪提供校准的装置。利用该校准装置可对漏电开关测试仪的主要测量功能进行校准，准确地评估漏电开关测试仪的计量性能。TH-13完全满足JJF1283-2011《剩余电流动作保护器动作特性检测仪校准规范》的计量要求。

<肇庆>天正华意电气设备有限公司 单相电感电容测试仪发货及时

肇庆电容电流测试仪目前，我国电力系统的电源中性点一般是不直接接地的，所以当线路单相接地时流过故障点的电流实际是线路对地电容产生的电容电流。据统计，电力系统的故障很大程度是由于线路单相接地时电容电流过大导致起弧且电弧无法自行熄弧引起的。因此，我国的电力规程规定当10kV和35kV系统电容电流分别大于30A和10A时，应装设消弧线圈以补偿电容电流，这就要求对的电容电流进行测量以做决定。另外，电力系统的对地电容和PT的参数配合会产生PT铁磁谐振过电压，为了验证该配电系统是否会发生PT谐振及发生什么性质的谐振，也必须准确测量电力系统的对地电容值。传统的测量电容电流的方法有单相金属接地的直接法、外加电容间接测量法等，这些方法都要接触到一次设备，因而存在试验危险、操作繁杂，工作效率低等缺点。进而出现了在PT二次侧注入信号法测量电网电容电流；与传统测量方法相比，该方法测量过程中，测试仪无需和一次侧直接相连，因而试验不存在危险性，无需做繁杂的工作和等待冗长的调度命令，只需将测量线接于PT的开口三角端子就可以测量出电容电流的数据。从PT开口三角处注入的是微弱的异频测试信号，所以既不会对继电保护和PT本身产生任何影响，又避开了50Hz的工频干扰信号。

<肇庆>天正华意电气设备有限公司 单相电感电容测试仪发货及时 单相电感电容测试仪发货及时 <肇庆>天正华意电气设备有限公司

肇庆电容电流测试仪防止火灾或人身伤害使用适当的电源线。只可使用本产品专用、并且符合本产品规格的电源线。正确地连接和断开。当测试导线与带电端子连接时，请勿随意连接或断开测试导线。产品接地。本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。为了防止电击，接地导体必须与地面相连。在与本产品输入或输出终端连接前，应确保本产品已正确接地。注意所有终端的额定值。为了防止火灾或电击危险，请注意本产品的所有额定值和标记。在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。请勿在无仪器盖板时操作。如盖板或面板已卸下，请勿操作本产品。使用适当的保险丝。只可使用符合本产品规定类型和额定值的保险丝。避免接触裸露电路和带电金属。产品有电时，请勿触摸裸露的接点和部位。在有可疑的故障时，请勿操作。如怀疑本产品有损坏，请本公司维修人员进行检查，切勿继续操作。请勿在潮湿环境下操作。请勿在易爆环境中操作。保持产品表面清洁和干燥。术语警告：警告字句指出可能造成人身伤亡的状况或做法。 小心：小心字句指出可能造成本产品或其它财产损坏的状况或做法。重要提示：1 使用前，保障被测系统处于无故障运行状态。2 必须断开连接在系统中性点上的补偿装置（如消弧线圈）。3在使用3PT、4PT连接方式测量时，对于少数在PT中性点上安装高阻消谐器的PT组，必须将消谐器短接后再进行测量。4在使用3PT、4PT连接方式测量时，如果系统两段母线上的PT二次绕组是并联运行的，应将二次绕组改成单独运行的方式后，再进行测量。5在使用3PT、4PT连接方式测量时，如果PT开口三角接入的负载（如消谐装置）阻抗小于100欧姆，应将该负载断开后再进行测量。6 本测量仪只能从电磁式PT的二次侧测量电容电流，不能从电容式电压互感器（CVT）进行测量。

肇庆电容电流测试仪电容电流测量在“主菜单”屏幕中选择“电容电流测量”按“确认”进入“参数设置”屏幕，见图5。按上下键选择设置项目，按“确认”或右键进入具体数值设置；当光标在具体数值位置时，按上下键调整数值，按“确认”键或左键返回项目选择。图5 参数设置?试验编号：设置当前的试验编号。?设备名称：即为被测设备的编号，可以不设置。?额定高压：设置被测系统额定线电压。?母线电压：设置母线实际线电压值，以提高电容电流测量精度，调整范围Un±20%。?P T 方式：选择PT连接方式，当光标移动到“接线图”按“确认”键后，显示相应的PT接线原理图。?P T 变比：显示当前PT变比，不可设置，此处只是显示。?开始测量：按“确认”键后，启动电容电流测量过程；如果“PT方式”选择为“C1PT”，按“确认”键后，将显示三相电容器组电容量设置屏幕，在设置完三相电容器组电容量后，按“确认”键启动测量过程。注：测量过程开始后，按“取消”键，可立刻停止测量过程。7.4.2 测量结果显示图6 测量结果?重测：放弃本次测量结果，重新开始新的测量过程。?打印：通过打印机打印本次测量结果。?存储：将本次测量结果保存至本机存储器或者外部优盘。7.4.3 测量记录查询在“主菜单”屏幕选择“测量记录查询”，按“确认”键进入，此屏幕用于查看已经保存至本机存储器的测量结果历史记录，见图7。图7 测量记录查询“记录012/014”，前面的数字表示当前记录的编号（即第几条记录），后面的数字表示已存储记录总个数；按左右键可查看不同编号的记录。按“确认”键弹出功能菜单，可进行“存储打印”、“转存优盘”操作。?存储打印：将当前查询的存储数据进行打印。?转存优盘：将当前查询的存储数据转存到外接优盘。7.4.4 实时时钟设置在“主菜单”屏幕选择“实时时钟设置”，按“确认”键进入，见图8。图8 实时时钟设置在“实时时钟设置”屏幕，按左右键移动光标选择要修改的数据，按上下键修改选中的数值，按“确认”键保存当前设置并返回“主菜单”屏，按“取消”键放弃当前设置并返回“主菜单”屏。（注：本时钟设置功能可根据闰年自动计算二月份的天数，并能根据所设置日期自动计算出星期几。）7.4.4 厂家参数设置此屏幕用于厂内调试，需要密码才能进入，不对用户开放。

<肇庆>天正华意电气设备有限公司

肇庆电容电流测试仪测试线红测试夹应夹在A相母线上，测试线黑测试夹应夹在B相母线上，电流钳夹在a相电容输入端（注意电流钳的方向，带P的一端与红测试线引入的方向一致，否则测出的相位角不正确）测试线输入端分别与对应的接线柱相接，连接好后，按 确认 键进入如下显示界面：图8经过一段时间，显示测试结果如下图所示（此为测试三相△型电容ab相的结果）：图9按返回键返到电容选择界面，屏幕显示界面改变如下：图10 将测试线测试夹分别夹在B相和C相上，电流钳夹在b相电容输入端按 确认 键进行测试，测试结果显示如下图：图11按返回键返到电容选择界面，屏幕显示界面改变如下：图12将测试线测试夹分别夹在C相和A相上，电流钳夹在c相电容输入端按 确认 键进行测试，测试结果显示如下图：图13此时按F2键计算各单相电容量及总电容量，计算完成后结果显示如下图：图14存储数据请按F1键，打印数据请按打印键，按返回键返回电容测试界面，其他连接类型的三相电容测试方法与上类同。按返回键或复位键可回到主菜单。电感测试及电流测试与电容测试操作类同，不再重复介绍。如果需要设置时间可按← →及↑ ↓键，选中时间设置，按确认键进入设置界面如下：图15按← →改变光标前后位置，按↑ ↓键改变光标处当前值的大小，设置完成可按返回键或复位键返回主菜单。参数设置为出厂校准时设置，建议客户不得改变其设置数据，否则会造成测试数据的不准。如果需要重新更改，必须在本公司技术人员指导下进行，并且先要记录下更改前的设定值，以便设置失败时能够恢复初始值。

<肇庆>天正华意电气设备有限公司
单相电感电容测试仪发货及时 <肇庆>天正华意电气设备有限公司

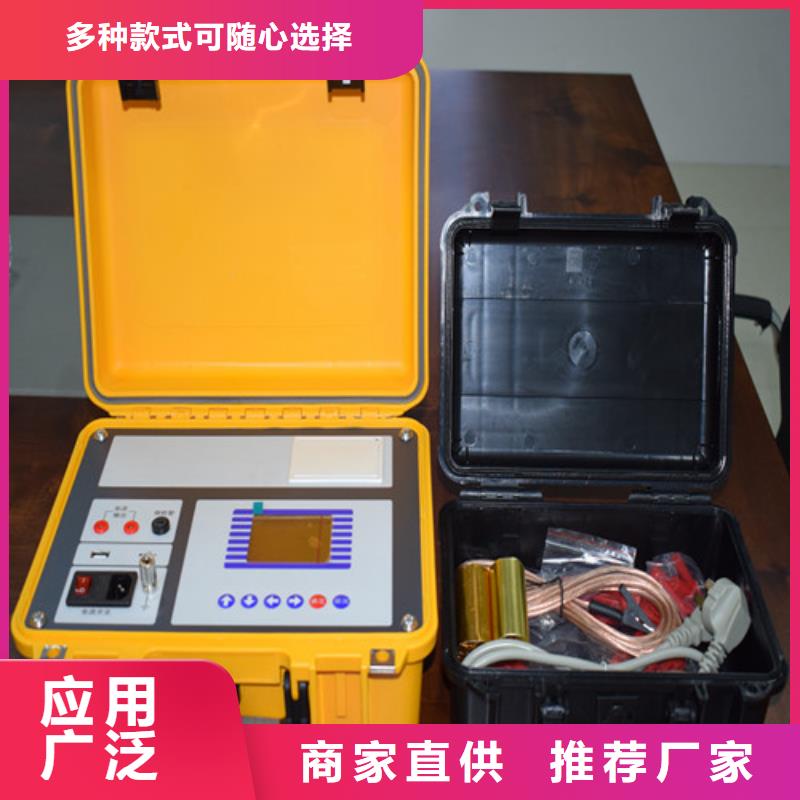

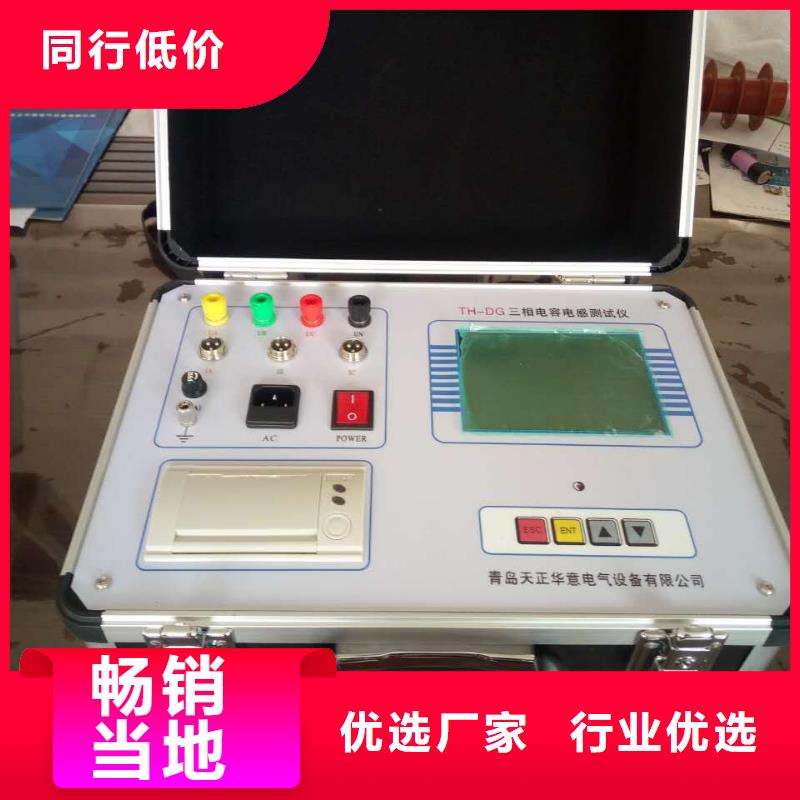

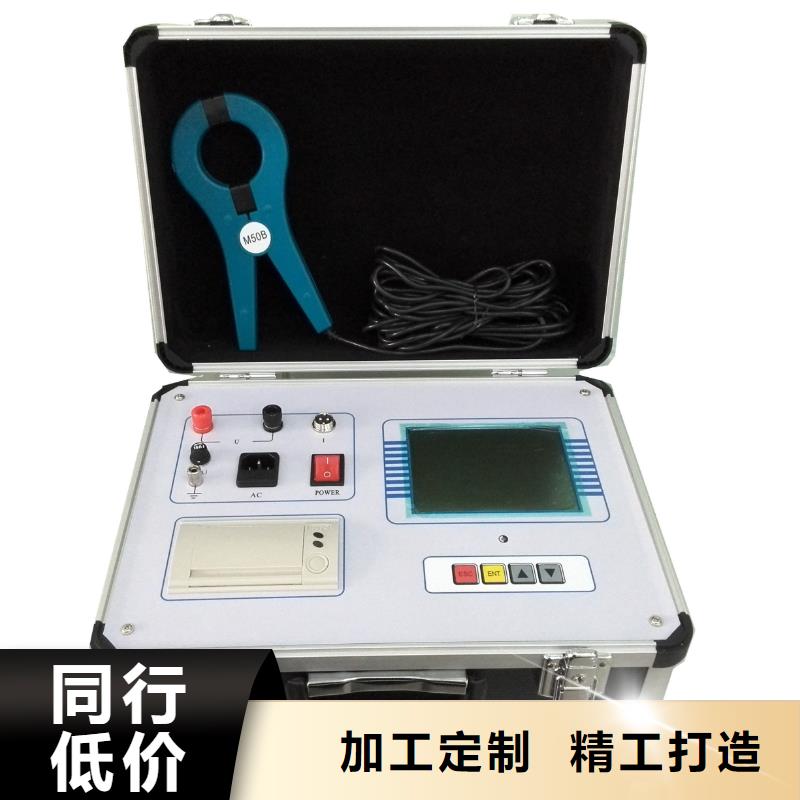

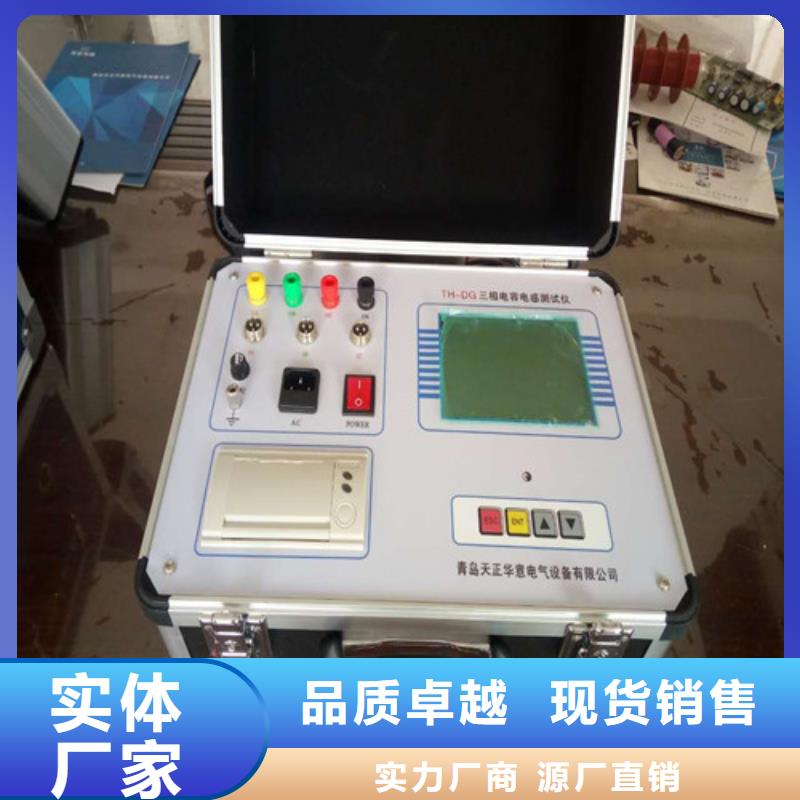

肇庆电容电流测试仪功能特点?本仪器可在不拆线情况下测量成组并联电容器的单个电容（单相电容及三相电容均能测量），同时本仪器也能测量各种电抗器的电感量，还可以做为工频电流测试仪使用，一机三用，满足现场的多种使用，?测量时本仪器显示测量电容值或电感值的同时还可以显示测量的电压、电流、功率、频率、阻抗、相位角等数据，以便更好的分析试品的好坏；?仪器采用240×128大屏幕带背光的液晶显示，白天夜间均能清晰观察，中文菜单提示，操作简便。?仪器内置大容量非易失性存储器：可存储50组测量数据。?仪器内置高精度实时时钟功能：可进行日期及时间校准。?仪器自带高速微型热敏打印机：可打印测量及历史数据。?仪器试验电源过流保护功能：电源输出短路不会损坏仪器。三、技术指标输出电压 ~2V~20V测量范围 电容：2uF～2000uF电感：1mH～10H电流：50mA～10A电压: 0~ ~25V测量精度 电容：±(1%+2字)电感：±(1%+5字)电流：±(1%+2字)电压：±(1%+2字)外形尺寸 350mm×230mm×190mm仪器重量 8kg

<肇庆>天正华意电气设备有限公司 单相电感电容测试仪发货及时
<肇庆>天正华意电气设备有限公司

肇庆电容电流测试仪参数设置为出厂校准时设置，建议客户不得改变其设置数据，否则会造成测试数据的不准。如果需要重新更改，必须在本公司技术人员指导下进行，并且先要记录下更改前的设定值，以便设置失败时能够恢复初始值。如果想查询已存储的记录，可在主菜单下选择查询记录，按确认键进入显示如下：图16按↑ ↓键查询所需记录，按打印键可打印当前记录，如果要删除记录，可按F2键进行删除，删除完成后所有记录均清零。按返回键或复位键可返回主菜单。测试数据中各符号的含义：⑴、I：被测电容（抗）器的电流有效值，单位为A（安培）；⑵、U：被测电容（抗）器的电压有效值，单位为V（伏特）;⑶、P：被测电容（抗）器的有功功率有效值，单位为W（瓦）；⑷、F：输出电源的当前频率，单位为Hz（赫兹）；⑸、Rc：被测电容器的容抗，单位为Ω（欧姆）；⑹、Rl：被测电抗器的感抗，单位为Ω（欧姆）；⑺、Rz：被测试品的阻抗，单位为Ω（欧姆）；⑻、C:被测试电容器的电容值，单位为uF(微法);⑼、Cab：被测三相电容器的AB相电容值，单位为uF（微法）；⑽、Cbc：被测三相电容器的BC相电容值，单位为uF（微法）；⑾、Cca：被测三相电容器的CA相电容值，单位为uF（微法）；⑿、Ca：被测三相电容器的A相电容值，单位为uF（微法）；⒀、Cb：被测三相电容器的B相电容值，单位为uF（微法）；⒁、Cc：被测三相电容器的C相电容值，单位为uF（微法）；⒂、Cz：被测三相电容器总的电容值，单位为uF（微法）；⒃、L：被测电抗器的当前测量电感值，单位为H（亨）；⒄、Ф：被测试品的电压与电流之间的相位角，单位为 o（度）

单相电感电容测试仪发货及时

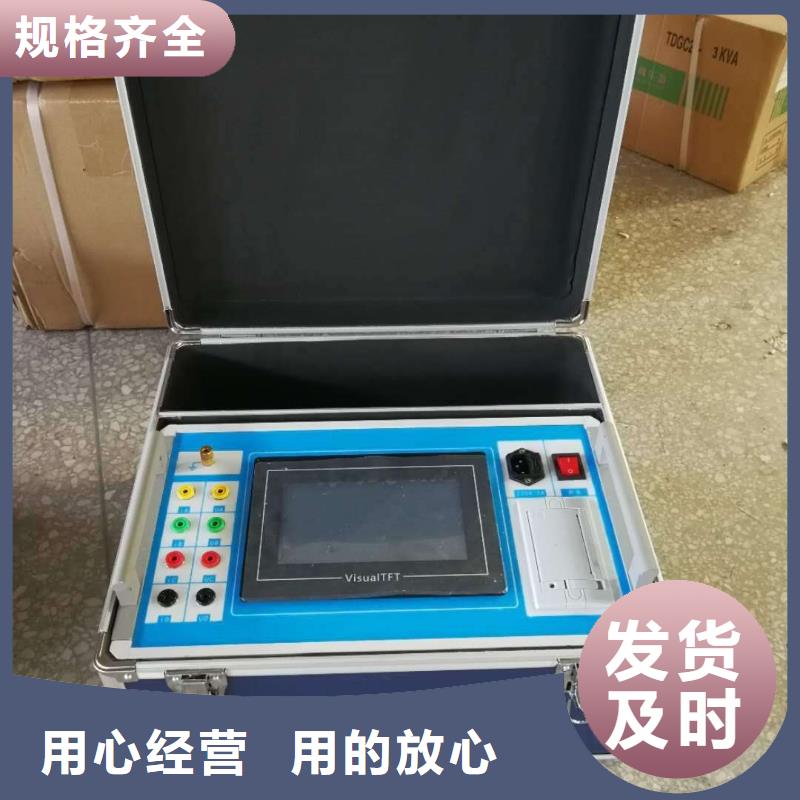

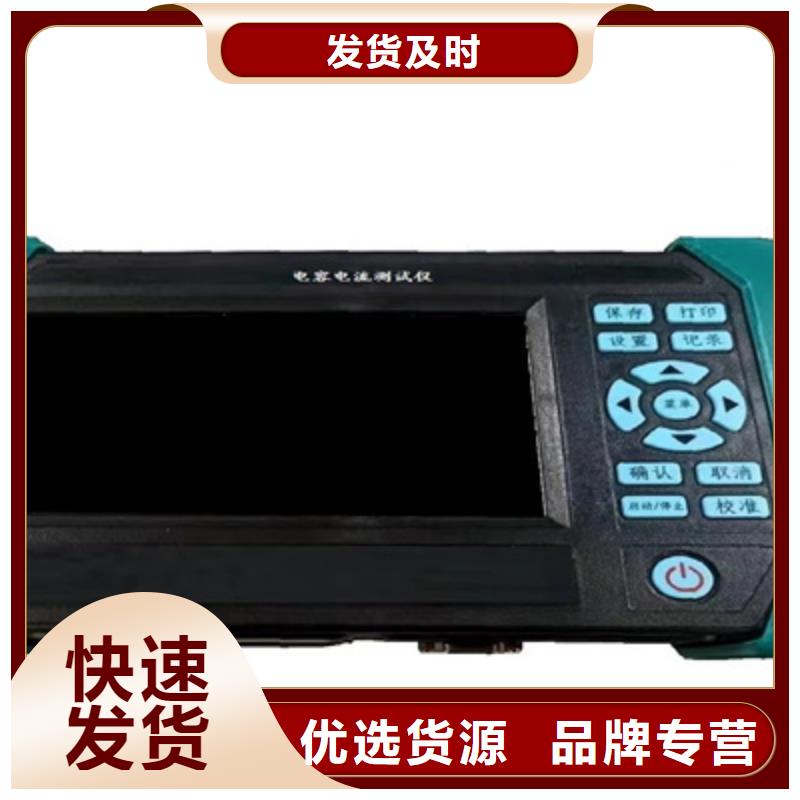

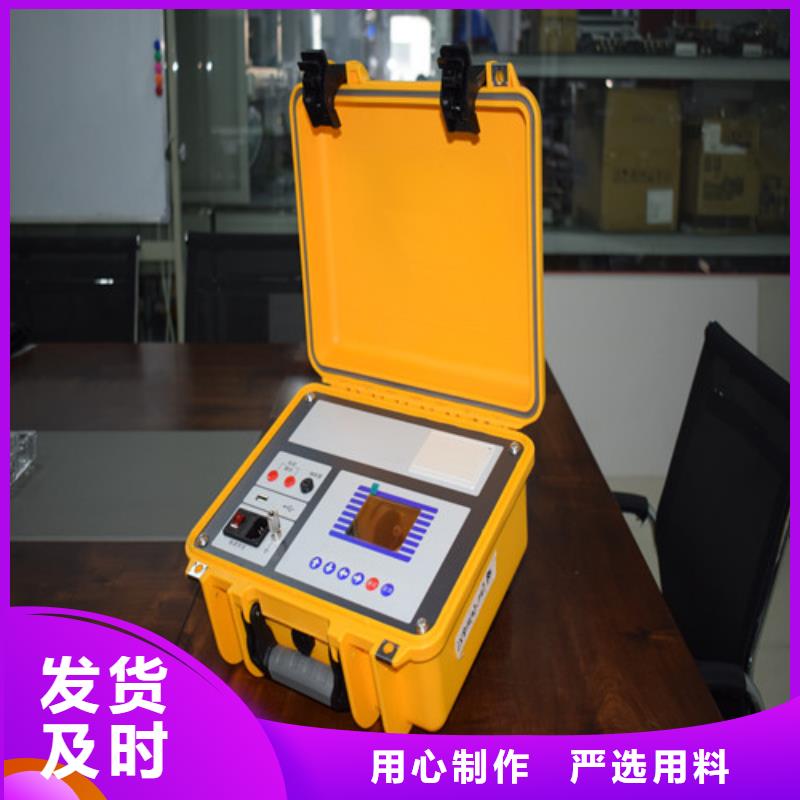

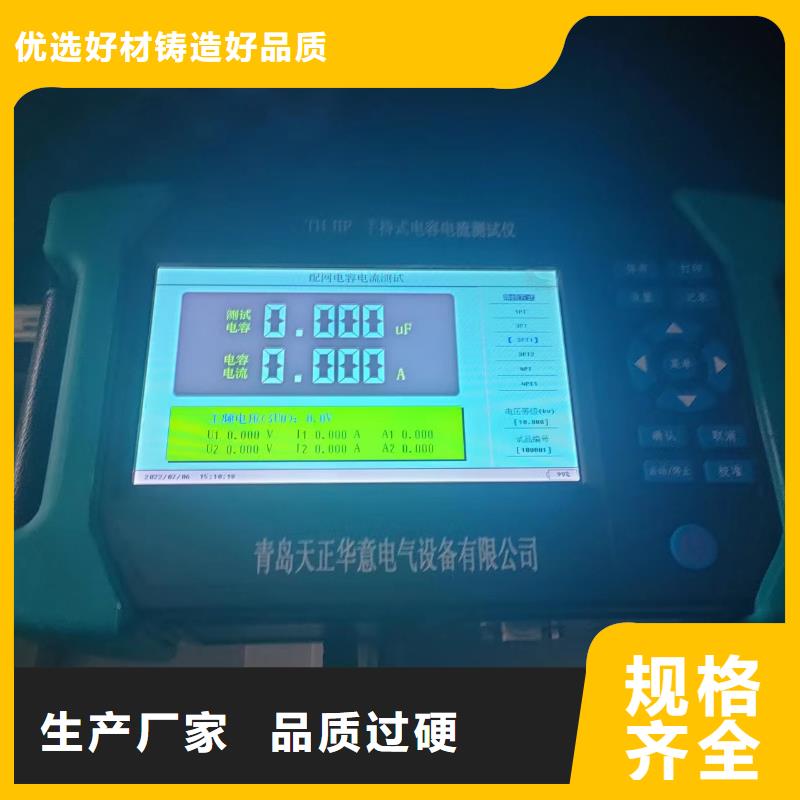

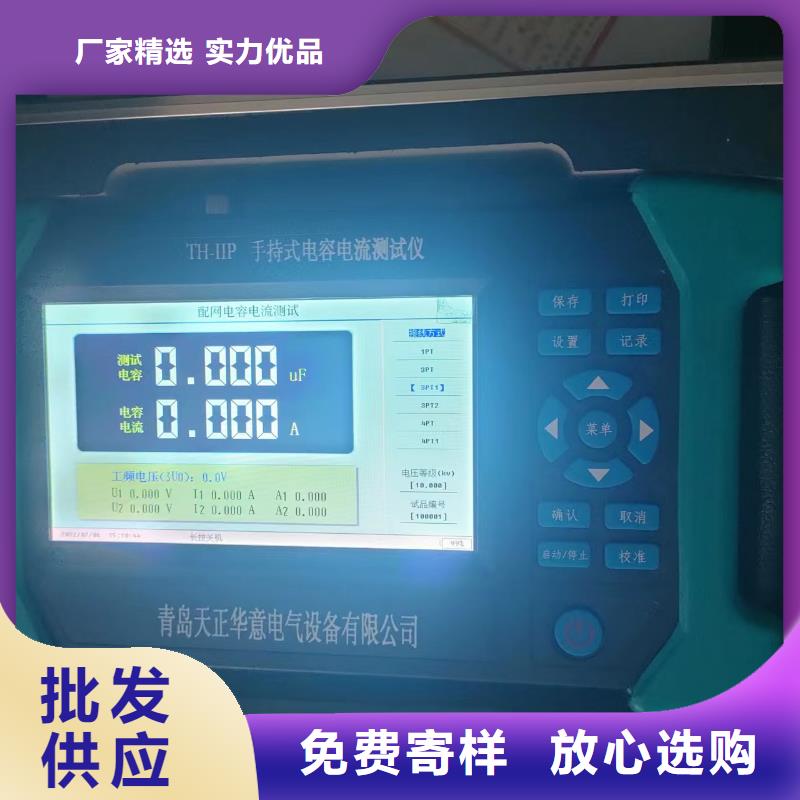

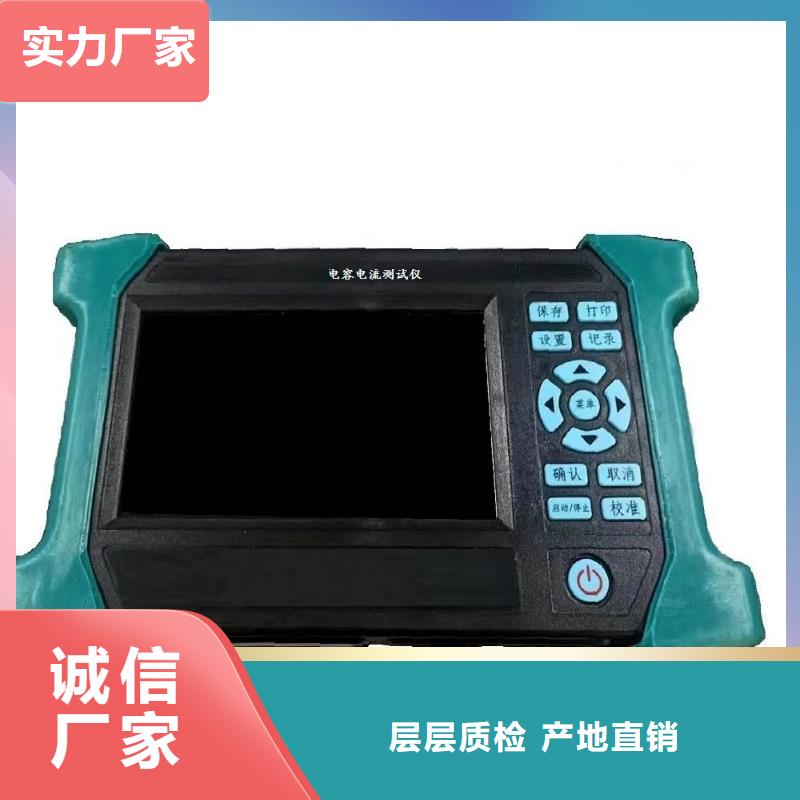

肇庆电容电流测试仪操作使用说明所有测试线接好以后，打开电源开关，仪器初始化后进入“开机界面”屏（见图13）。1、参数设置图13 主菜单接线方式可以设置为1PT、3PT、3PT1、3PT2、4PT、4PT1六个中的一个。电压等级设置位线路的电压等级如 10KV、35KV等。试品编号设置实验标记，方便以后将历史数据对应到相应的变电站。按上下左右键选择相应的选项，按“确认”键进入所选功能。 设置完成按“启动/停止”，进行测试。2、数据测试图14 参数设置上图中，黑框中显示的测试电容为配网线路三相对地电容的总和，电容电流为此对地电容值折算到额定电压下的电容电流值。下面显示的开口三角电压，为实际上开口三角处的工频电压值，这个电压值过高会影响测量精度。U1U2I1I2A1A2这些值为测试过程数据。3、历史数据按“记录”切换到“历史记录”屏幕见图16。按上下键切换显示的历史数据，按存储建将数据保存到U盘。图16 测量记录查询4 实时时钟设置按“设置”按键均可打开如下图所示参数设置界面。用户可以通过此界面设置背光亮度，电量显示方式（电压值/百分比）还可以进行时间设置。时间设置完毕需要确认才能保存。“语言选择”可以改变界面显示语言，有中文和英文两个选择项，改变语言需要重启设备才能完全生效。见图17。图17 实时时钟设置八、注意事项1 使用仪器时请按本说明书接线和操作。2 接地端子应就近可靠接地。3 测试开始前请输入正确的参数设置。4 测量过程中如果电流输出端子无电流输出，请检查接线。5 当零序3U0电压过高时，如果正在进行电容电流测量过程，则自动停止测量过程；如果未启动测量，则不能启动测量过程，直至零序3U0电压降低至范围。6为了确认电容电流测试仪是否正常，可以在PT不带电的情况下对测试仪进行检验和校准。检验方法如下：取一个10kV（其他电压等级亦可）的PT，在高压端接入一个已知电容量的电容（耐压大于100V即可），将二次侧主绕组a-x端（电压为）与测试仪的电流输出端连接，即从a-x端进行测量。设置仪器的“额定高压”为“10kV”（其它电压等级PT，按照PT电压等级设置）、“PT方式”设置为“1PT”，开始测量过程。如果测量结果和已知电容的电容量一致，说明该仪器工作正常、测量准确，可以用于现场测量。

<肇庆>天正华意电气设备有限公司 单相电感电容测试仪发货及时

肇庆电容电流测试仪测量原理电容电流测试仪是从PT 开口三角侧来测量系统的电容电流的。其测量原理如图1所示。图1 测量原理图在图1中，从PT二次开口三角处注入不同频率的电流信号（频率非50Hz，目的是为了工频信号的干扰），在PT高压侧A、B、C三相感应出3个电流方向相同的电流信号，此电流为零序电流，因此它在电源和负荷侧均不能流通，只能通过PT和对地电容形成回路，所以图1又可简化为图2。图2 简化物理模型根据图2的物理模型就可建立相应的数学模型，通过检测测量信号就可以测量出三相对地电容值3C0，再根据公式I=3ωCOUφ（Uφ为被测系统的相电压）计算出系统的电容电流。3 功能及特点3.1 测量范围更宽，测试速度更快。3.2 支持3PT连接方式、两种4PT连接方式、1PT连接方式现场电容电流测量。3.3 工业级彩色液晶显示屏，分辨率320×240点阵，强光下可读。3.4 人机交互界面更加友好：(1)对于一些重要的操作及参数设置，显示其提示信息和帮助说明。(2)测量结果及相关参数显示和打印更加详细，便于用户日后分析。(3)选择PT连接方式时，可显示各种PT连接方式下的接线原理图，便于用户判别现场PT连接方式及测试线连接位置。(4)屏幕顶部状态栏实时显示优盘插入状态，对未连接的设备进行操作时，显示相应的未连接提示信息。3.5 实时测量和显示零序3U0电压值，便于用户判断系统工作状态；并且，在测量工程中如果发现零序3U0电压过高，可自动停止测量过程。3.6 具备多重零序3U0过压保护电路，测试仪输出端可耐受AC100V 50HZ电压而不损坏。3.7 内置全数字变频逆变电源，具有输出频率准确、输出电流可调、输出效率高、发热量小、体积小、重量轻、长时间工作稳定等特点。3.8 具备输出短路保护功能。3.9 具备实时时钟，可实时显示当前时间和日期；测量结果包括测量日期及时间。3.10 测量数据存储方式分为本机存储和优盘存储，其中本机存储可存储测量数据150条，并且本机存储可转存至优盘；优盘存储数据格式为Word格式，可直接在电脑上编辑打印。3.11 热敏打印机打印功能，快速、无声。3.12 体积小、重量轻，方便携带使用。4 技术指标4.1 电容电流测量4.1.1 测量范围：0.3μF～200μF 1A～400A4.1.2 准确度： ±(读数×5%+2字)4.1.3 分辨率： 0.3～9.999（0.001） 10～99.99（0.01） 100～999.9（0.1）≥1000（1）4.1.4 电压等级：0.1KV～99.9KV连续可调4.2 零序3U0电压测量4.2.1 测量范围：1V～100V AC 50HZ4.2.2 准确度： ±(读数×1%+10字)4.2.3 分辨率： 1～9.999（0.001） 10～99.99（0.01）4.3 使用条件及外形4.3.1 工作电源：AC100-240VAC 0.8A 50/60Hz4.3.2 仪器重量：4.5Kg4.3.3 仪器体积：320mm(长)×270mm(宽)×150mm(高)4.3.4 使用温度：-10℃～50℃4.3.5 相对湿度：＜90%，不结露
